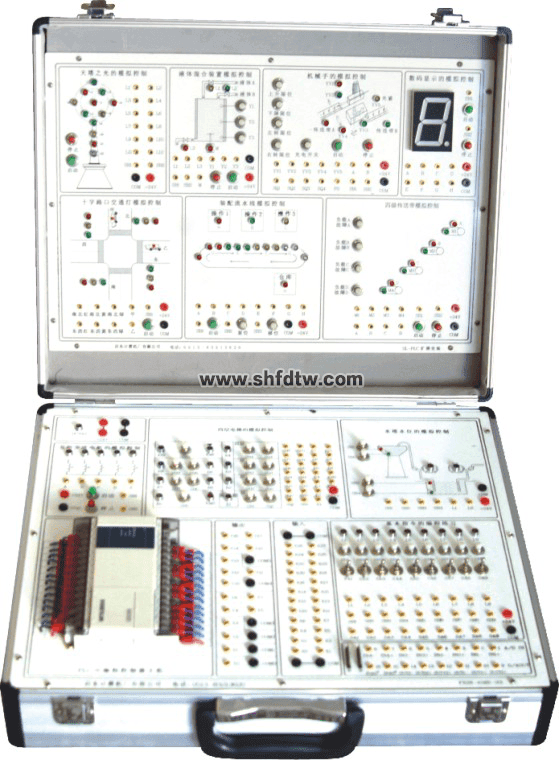

TW-X56可編程PLC控制器實驗箱

一、產品特點

1、PLC主機可以根據用戶要求選擇，常用的是有西門子S7系列、三菱FX3U系列，功能上完全滿足目前中高等院校的PLC教學要求。

2、采用模塊化設計，包括PLC主機模塊和10個實驗?zāi)K。各模塊間相互獨立。在主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上的鍍金孔上，各實驗?zāi)K都有獨立的輸入、輸出、公共端，這樣在實驗時只需連接所用到的端口。用戶可方便擴展自己的模塊，也為以后實驗系統的升級提供了保障，也可根據用戶要求，設計不同的實驗?zāi)K。

3、實驗項目由基本指令實驗，常用功能指令實驗、綜合實驗三部分組成。在實驗項目設計開發中根據用戶的要求和建議，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。

4、在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。

5、配備MCGS工控組態軟件，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗，所有實驗均有組態棒圖進行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，通過本實驗箱的訓練，使學生很快就能適應現場的實際操作。

您只要致電：021-55884001（袁經理）

我們可以解答 可編程PLC控制器實驗箱 的相關疑問！

我們可以幫您推薦符合您要求的 可編程PLC控制器實驗箱 PLC可編程控制器實驗箱 可編程教學實驗箱 相關產品！

找不到所需產品？請點擊 產品導航頁

當前產品頁面地址：http://nbzxy.cn/productshow-38-2775-1.html

二、技術指標及配置

1、電源輸入：AC：220V，50Hz

2、電源輸出：DC：24V/1.5A

3、工作環境溫度：－10℃～＋40℃ 相對濕度<85%(25℃)

4、機箱及外型尺寸：采用鋁合金型材，參考尺寸：438×350×143mm。

5、主機：根據用戶要求選擇，常用的是西門子S7-200系列、三菱FX系列

6、模擬控制模塊標準配置如下：

1）裝配流水線的模擬控制

2）LED數碼顯示控制

3）五相步進電機的模擬控制

4）十字路口交通燈控制

5）液體混合裝置控制的模擬

6）三層電梯控制系統的模擬

7）機械手動作的模擬

8）四節傳送帶的模擬

9) 天塔之光

10)水塔水位的控制

7、組態棒圖實驗教學（一個實驗室配一套）

組態棒圖網絡教學　采用MCGS工控組態軟件，在MCGS通用版組態環境下，任何實驗都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，并進行實驗動態跟蹤教學。

三、基本實驗內容

1、 可編程控制器的基本指令編程練習

2、 裝配流水線的模擬控制

3、 LED數碼顯示控制

4、 五相步進電機的模擬控制

5、 十字路口交通燈控制

6、 液體混合裝置控制的模擬

7、 三層電梯控制系統的模擬

8、 機械手動作的模擬

9、 四節傳送帶的模擬

10、 天塔之光

11、 水塔水位的控制

12、 組態棒圖實驗教學

13、步進電機實物控制實驗

14、直流電機實物控制實驗

四、實驗箱配置表
