TW-RG730強迫對流管蔟管外放熱系數測試裝置
探索熱傳遞奧秘：TW-RG730強迫對流管蔟管外放熱系數測試裝置教學實踐
在傳熱學實驗教學中，一款好的實驗設備能夠讓同學們事半功倍。
在傳熱學實驗教學中，對流換熱是一個重要且難以直觀理解的知識點。如何讓同學們真正掌握空氣橫向流過管簇表面時的放熱規律，一直是教學中的難點。
今天，我將向大家介紹我們學院引入的TW-RG730強迫對流管蔟管外放熱系數測試裝置，以及它在教學中的應用情況。
01 教學現狀與挑戰
傳熱學作為機械與動力工程領域的專業基礎課，其理論性和實踐性都很強。
上海交通大學機械與動力工程學院的傳熱學實驗教學大綱指出，該課程旨在培養熱能與動力工程、機械工程及自動化等相關專業學生掌握傳熱學綜合實驗的基本方法以及科學研究的能力。
傳統的傳熱學教學主要依靠理論講解和公式推導，抽象難懂，學生往往難以將理論知識與實際現象聯系起來。
在新工科建設背景下，我們急需一種能夠?qū)?shí)驗、理論與仿真有機結合的教學方法，而TW-RG730設備的引入正是為了解決這一問題。
02 設備結構與技術特點

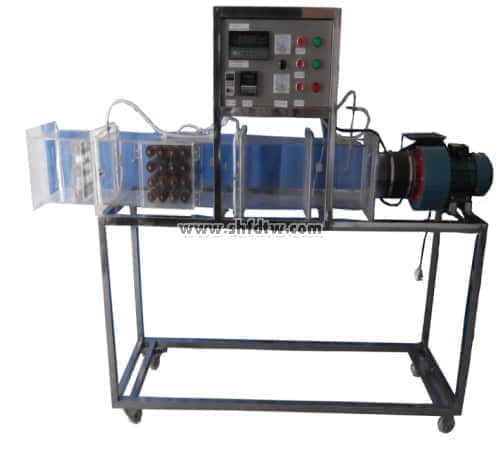

TW-RG730強迫對流管蔟管外放熱系數測試裝置是一款綜合性實驗教學平臺，其主要由移動式不銹鋼支架、引風機、組合式有機玻璃風洞、翅片加熱管、翅片管簇等部分構成。
設備采用透明有機玻璃風洞設計，使得學生能夠直接觀察空氣流動和管簇排列情況，增強了實驗的直觀性。
該裝置的核心技術參數包括：外形尺寸為2000×500×1500mm，工作電壓220V，功率2KW，離心風機功率330W，轉速2800r/min。
設備還配備了多組溫度傳感器和8路智能巡檢儀，可同時監測進風溫度、出風溫度、多個翅管溫度及室內溫度，確保學生能夠獲得充分的數據進行分析。
03 實驗教學應用
在實驗課上，我們利用TW-RG730設備開設了“強迫對流管簇管外放熱系數測試”實驗項目。
實驗通常以4人小組形式進行，符合工程教育中團隊合作的要求。
實驗過程中，學生需要完成空氣溫度、風速、加熱功率等多個參數的測量與記錄，通過對實驗數據的處理，獲得不同工況下的傳熱系數。
這一實驗過程涵蓋了參數測量、數據處理、曲線繪制和結果分析等完整環節，全面培養了學生的實驗?zāi)芰Α?
我們鼓勵學生在實驗報告中提出獨到見解甚至創新性理念，這對于表現優秀的學生會有額外加分。
04 教學成效與價值
通過使用TW-RG730設備進行實驗，學生不僅加深了對強迫對流換熱原理的理解，更掌握了實驗設計與數據分析的科學研究方法。
這一實驗裝置使抽象的對流換熱公式變得直觀可見，學生通過親自測量和計算，真正理解了努塞爾數、雷諾數和普朗特?cái)?shù)等無量綱準則數之間的關聯。
設備支持學生將實驗數據整理成準則方程式，這與理論研究和高等級工程實踐的要求高度一致。
從教學評價來看，參與實驗的學生在傳熱學課程的相關考試題目上得分率明顯提升，表明實驗教學對理論知識學習起到了良好的促進作用。
05 課程融合與拓展
我們將TW-RG730實驗裝置納入到“實驗-理論-仿真” 三位一體的教學模式中。
學生首先通過TW-RG730設備獲得實際實驗數據，然后運用傳熱學理論分析實驗現象，最后利用數值模擬軟件對流動與傳熱過程進行仿真計算。
這種多方驗證的教學方法，極大地調動了學生的學習積極性和主動性。
根據課程要求，實驗成績占課程總成績的一定比例，這保證了學生對實驗教學的重視程度。
對于學有余力的同學，我們還鼓勵他們利用該設備進行創新實驗研究，比如探究不同管間距、排列方式對換熱性能的影響。
在我們學院的實踐教學中，TW-RG730已成為了傳熱學實驗的核心設備之一。它不僅是驗證理論的工具，更是培養學生工程思維和科研能力的平臺。
未來，我們計劃將這一設備與虛擬仿真實驗相結合，開發線上線下混合式實驗教學項目，進一步拓展實驗教學的深度和廣度。
正如一位學生在實驗報告中所寫：“親手調試設備、記錄數據、分析現象，讓我對傳熱學的理解不再局限于公式和定理。”這或許正是工程教育追求的最高境界。
