TW-RG731強迫流動單管管外放熱系數測試裝置
TW-RG731測試裝置：掌握對流換熱核心技能的理想平臺
在熱工實驗室中，有一臺能夠直觀揭示對流換熱奧秘的設備，它就是TW-RG731強迫流動單管管外放熱系數測試裝置。
作為職業院校熱工課程的專業教學設備，TW-RG731測試裝置在培養學生實驗技能和理論知識應用方面發揮著不可替代的作用。本文將帶您深入了解這一設備的組成、原理及應用，為我們后續的實驗教學打下堅實基礎。
一、TW-RG731測試裝置的教學價值與功能定位
在熱工類課程教學中，對流換熱原理的理解一直是學生面臨的難點和重點。TW-RG731測試裝置正是針對這一教學需求而設計的專業實驗設備。
該裝置的核心教學目的很明確：了解對流放熱的實驗研究方法，測定空氣橫向流過單管表面時的平均放熱系數α，并將實驗數據整理成準則方程式，同時學習測量風速、溫度、熱量的基本技能。
這些技能的培養對我們職業院校學生至關重要，是未來從事相關工程技術工作的基礎。
從企業反饋來看，掌握這些測試技能的學生在就業市場上具有明顯競爭優勢，能夠更快適應企業工作環境。這與我們職業院校培養應用型人才的目標高度一致。
二、設備組成與關鍵技術參數

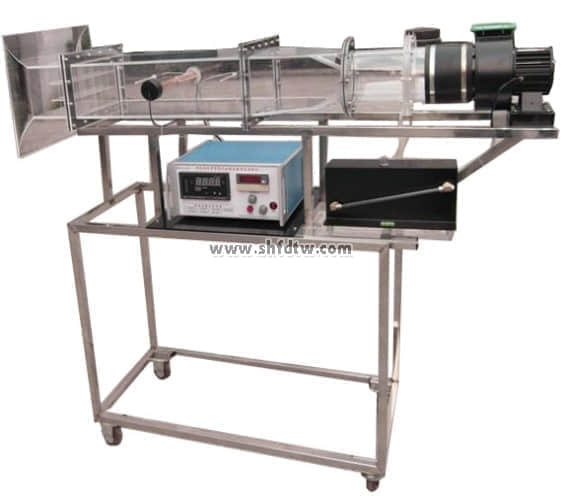

TW-RG731測試裝置由多個精密部件組成，形成了一個完整的測試系統。其主要配置包括：多翼式低噪音風機、自動調節風門、組合式有機玻璃風洞、有機玻璃實驗管段、紫銅管圓試件及其加熱器、控制箱、溫度傳感器、8路智能巡檢儀、功率表、調壓器、畢托管流量計、斜管微壓計、移動式不銹鋼支架等。
技術參數方面，該裝置的輸入電源為單相AC220V±10% 50Hz，功率1000W。
多翼式低噪音風機參數為風量2000 m3/h，風壓1000 Pa，功率370W。實驗管尺寸為Φ32×250mm，材質為紫銅管。
管內裝有電加熱器作為熱源，功率300W，管壁嵌有四支熱電偶以測壁溫。畢托管流量計配斜管微壓計量程為-10-700pa。
實驗風道采用透明有機玻璃材質，分為風口段、實驗段、測試段等，各段之間采用法蘭連接，方便拆卸。這種透明設計極具教學價值，使學生能夠直接觀察實驗過程，增強感性認識。
三、實驗原理與操作方法
1. 實驗基本原理
TW-RG731測試裝置基于強迫對流換熱原理開展工作。當空氣在風機作用下橫向流過單管表面時，由于流體與管壁之間存在溫差，會發生熱量交換。
通過測量空氣的流速、溫度以及管壁溫度等參數，我們可以計算出管外的平均放熱系數α。
實驗中，學生需要掌握如何通過畢托管流量計配合斜管微壓計測量流速，如何使用溫度傳感器測量溫度，以及如何通過功率表測定加熱功率，從而全面掌握熱工測量技能。
2. 標準實驗流程
-
實驗前準備：檢查設備各部件是否完好，確認電源連接正確，打開電源開關，預熱系統。
-
參數設置：通過調壓器調節加熱功率，通過風門調節風量，建立不同的實驗工況。
-
數據分析：根據測量數據計算放熱系數，整理成準則方程式，驗證理論公式。
實驗過程中，我通常會要求學生分組進行，培養團隊協作精神，同時要求每個獨立完成實驗報告，以全面掌握相關知識。
四、教學應用與技能培養
TW-RG731測試裝置在我們的熱工實驗課程中占據重要地位。通常，我們會安排至少8學時的實驗教學，包括設備認知、原理學習、實驗操作和數據分析四個環節。
通過該實驗，學生能夠直接獲得以下幾方面能力的提升：
首先，是熱工測試儀器的使用能力，包括溫度傳感器、功率表、流量計等；
其次，是實驗設計能力，學生需要學會如何改變工況參數，獲得足夠多的有效數據；
第三，是數據分析能力，能夠將實驗數據整理成準則方程式，并與理論知識對比；
最后，是實踐與理論結合的能力，真正理解對流換熱的物理本質。
在實際教學中，我發現學生往往在數據處理環節遇到困難，特別是如何將實驗數據整理成準則方程式。
為此，我專門開發了一套分步講解教學法，將整個過程分解為多個步驟，逐步指導學生完成，取得了良好效果。
五、設備的拓展應用與創新實踐
除了基礎實驗教學，TW-RG731測試裝置還支持一系列拓展性實驗項目，為學生的創新實踐活動提供平臺。例如，學生可以比較不同管徑的放熱特性，或者研究不同流體速度對放熱系數的影響規律。
在這些拓展實驗中，我鼓勵學生自主設計實驗方案，甚至對設備進行一些小改進。
比如，有學生團隊曾經設計了不同表面粗糙度的實驗管，研究粗糙度對放熱系數的影響，這一項目還在學校的創新競賽中獲獎。
這種基于現有設備的創新實踐，既保證了項目的可行性，又培養了學生的創新思維和工程實踐能力，是職業教育的有效方法。
結語
TW-RG731強迫流動單管管外放熱系數測試裝置作為熱工實驗教學的核心設備，不僅幫助我們有效地完成教學任務，更重要的是，它為學生提供了一個將理論知識與工程實踐相結合的橋梁。
通過這臺設備，學生們不僅學會了測量技能和數據分析方法，更重要的是培養了嚴謹求實的科學態度和解決實際問題的能力。
作為職業院校的教師，我深感責任重大，將不斷探索更有效的教學方法，充分利用這些優質教學資源，培養出更多適應企業需求的高素質技術技能人才。
