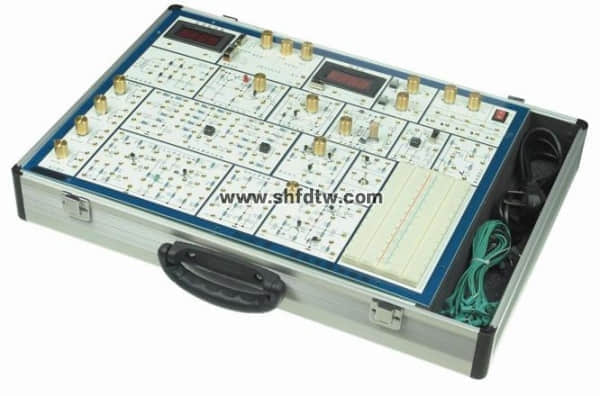

模擬電路實驗箱
每臺要求如下：
1、電源 輸入：AC220V±10%
輸出：DC ① ±1.3V～±15V／0.5A（兩路），連續可調
② ±12V／0.5A（兩路）
以上各路均有過流保護，自動恢復功能。
交流低壓輸出： ACV 0V、14V、16V、18V 和帶中心抽頭雙路 7V/0.2A
▲2、信號源：①函數發生器
輸出波形：方波、三角波、正弦波
幅值：方 波 Vp-p：0～20V；三角波 Vp-p：0～20V；正弦波 Vp-p：0～10V
頻率范圍：2Hz～20Hz、20Hz～200Hz、200Hz～2KHz、2KHz～20KHz
②直流信號源 雙路 －0.5V～＋0.5V,－5V～＋5V 兩檔連續可調
3、電位器組：電位器 100 歐、510 歐、1K、10k、51K、100K、680K 各 1 個
▲4、元件庫：電阻 38 個、電容 16 個、電感 2 個、二極管 1N4007 4 個/IN4148 4 個、可控
硅2P4M/BCR 各 1 個、單結晶體管 BT33 1 個、三極管
33DG6B/3DG12/3CG12/2SJ11/3DJ6F/9014/9012 各 1 個、穩壓管 3V 2 個/5V 2 個、喇叭 2
個、光耦 1 個、風扇（模擬電機）1 個、集成穩壓器件 7805/317 各 1 個、集成電路插座：
8 腳 4 個、14 腳 3 個、24 腳 1 個、40 腳 1 個，另設計有阻容件自由接插區
5、實驗電路的連接，全部信號引出采用自鎖緊式涂金插孔，實驗導線連接穩定可靠
▲6、電路板獨立模塊，可完成低頻模擬電子線路實驗內容：
（1）兩級交流放大電路 （10）集成電路ＲＣ正弦波振蕩電路
（2）負反饋放大電路 （11）集成功率放大電路
（3）射級跟隨電路 （12）整流濾波與并聯穩壓電路
（4）直流差動放大電路 （13）串聯穩壓電路
（5）比例求和運算電路 （14）集成穩壓電路
（6）積分與微分電路 （15）ＲＣ正弦波振蕩電路
（7）波形發生電路 （16）ＬＣ振蕩器及選頻放大電路
（8）有源濾波器 （17）互補對稱功率放大電路
（9）電壓比較器 （18）其它實驗
7、擴展模塊，固定線路實驗?zāi)K，可以提供給學生開展創新實驗學習
8、實驗箱配套專用連接導線 50 條
9、實驗箱配套教材：模擬電路實驗指導書一本。
型號：TW-X79
價格：4750.00
型號：TW-X78
價格：2500.00
型號：TW-X67
價格：4600.00
型號：TW-X4
價格：2200.00
型號：TW-X13
價格：2300.00
型號：TW-X12
價格：2300.00
型號：TW-X11
價格：2200.00
型號：TW-X10
價格：2200.00
