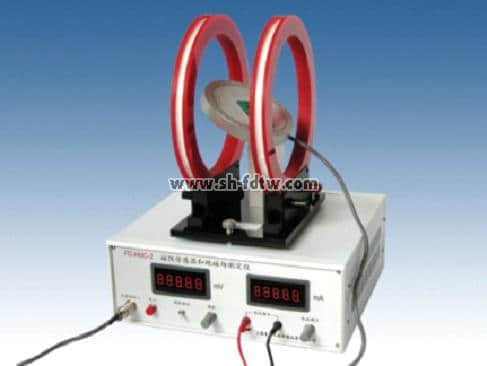

TW-HMC-2型 磁阻傳感器與地磁場實驗儀

（ 2004年8月榮獲第三屆全國高校物理實驗教學儀器評比一等獎）

地磁場作為一種天然磁源，在軍事、航空、航海、工業、醫學、探礦等科研中有著重要用途。本儀器采用新型坡莫合金磁阻傳感器測量地磁場的重要參量，通過實驗可以掌握磁阻傳感器定標以及測量地磁場水平分量和磁傾角的方法，了解測量弱磁場的一種重要手段和實驗方法。

本儀器與其他地磁場實驗儀 (如正切電流計測地磁場實驗儀)相比具有以下優點：

1．實驗轉盤經過精心設計，可自由轉動，方便地調節水平和鉛直。

2．新型磁阻傳感器的靈敏度高達50V/T，分辨率可達10 －7 －10 －8 T，穩定性好，便于學生掌握新型傳感器定標，及用磁阻傳感器測量弱磁場的方法，測量地磁場參量準確度高。

3．本儀器不僅可測地磁場水平分量，而且能測出地磁場的大小與方向，這是正切電流計等地磁場實驗儀所不能達到的。

本儀器可用于高校、中專的基礎物理實驗、綜合性設計性物理實驗及演示實驗。

應用本儀器可以完成以下實驗：

1．熟悉磁阻傳感器測量弱磁場的方法，測量磁阻傳感器的靈敏度。

2．測量地磁場的水平分量、豎直分量以及磁傾角的大小，計算地磁場磁感應強度。

3．用磁阻傳感器測量通電單線圈產生磁場分布，并與理論值進行比較（選做）。

儀器主要技術參數：

1．磁阻傳感器 工作電壓 6V 靈敏度50V/T

2．亥姆霍茲線圈 單只線圈匝數500匝，半徑 10cm

3．直流恒流源 輸出電流0－200.0mA，連續可調

4．直流電壓表 量程0－200mV，分辨率 0.01mV
