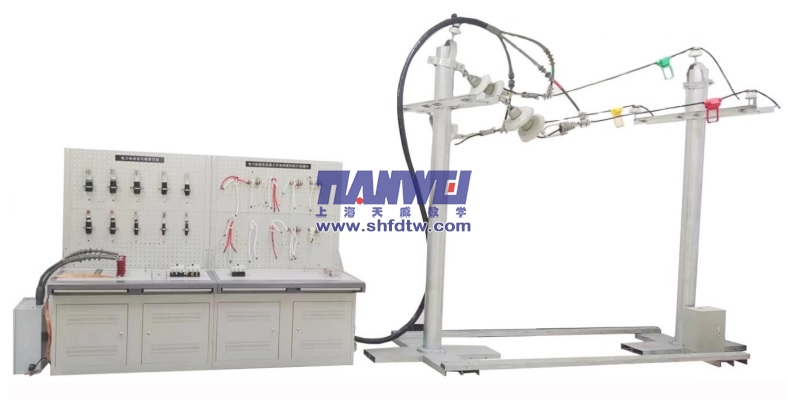

TWB-132A電力電纜作業實操培訓平臺
一、概述
根據《電力電纜作業安全技術實際操作考試標準》、《電力電纜作業安全技術實際操作考試點設備配備標準》,使用真實電力電纜設備及配件組成電力電纜實操培訓工位,設備采用安全電壓運行,全程操作與真實電力電纜作業保持一致,能滿足電力電纜實操培訓。
設備系統完整,全程操作與真實高壓作業保持一致,保證了實操培訓和培訓過程的安全。
二、設計依據及標準
本系統的設計依據:嚴格按照《特種作業安全技術實際操作考試標準和實操考試點設備配備標準》(2014版)中《電力電纜作業安全技術實際操作考試標準及考試點配備標準》、AQ 8011-2023 (安全生產培訓機構基本條件)要求。
三、實操系統構成
本系統依據電力電纜實際操作作業標準進行設計生產,系統包含以下模塊:
(一)電力電纜科目一:安全用具使用(K1)作業硬件
主要設備包括10kV三芯鎧裝電力電纜絕緣搖測、10kV驗電器檢查、使用與保管、電工安全標示的辨識。

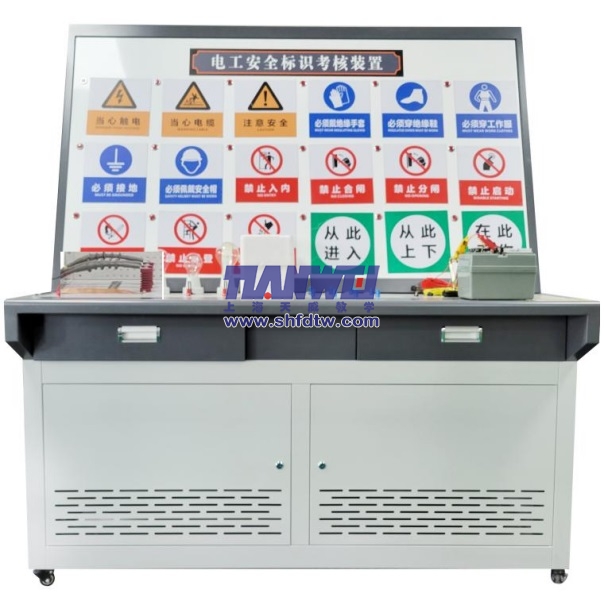

1、電力電纜安全用具實培訓裝置(規格:1.5m×0.7m×1.6m)
機體整體采用鋼板制作,面板上使用UV噴繪機噴有禁止用水滅火、禁止入內、禁止攀登、禁止啟動、禁止合閘、禁止煙火、禁止分站閘、注意安全、當心觸電、當心電纜、必須穿工作服、必須佩戴安全帽、必須戴絕緣手套、必須穿絕緣鞋、必須接地、從此上下、在此工作、從此進入18種安全標識牌,操作臺平臺上安裝有電壓、電流、電力電纜絕緣電阻測量模擬環境。電工儀器儀表有兆歐表、萬用表、鉗形電流表、電工標識標牌。能滿足電力電纜10kV三芯鎧裝電力電纜絕緣搖測(K11)、10kV驗電器檢查、使用與保管(K12)、電工安全標示的辨識(K13)實操培訓項目。
電力電纜安全用具實操培訓裝置配置清單
序號 |
設備/器材 |
參考型號/規格 |
單位 |
數量 |
|
1 |
萬用表 |
1.1數字式 |
VC890 |
個 |
1 |
1.2指針式 |
MF47 |
個 |
1 |
||
2 |
鉗形電表 |
2.1數字式 |
DM6266 |
個 |
1 |
2.2指針式 |
/ |
個 |
1 |
||
3 |
500V兆歐表 |
3.1數字式 |
/ |
個 |
1 |
3.2指針式 |
ZC25B-3 |
個 |
1 |
||
4 |
1000V兆歐表 |
4.1數字式 |
/ |
個 |
1 |
4.2指針式 |
/ |
個 |
1 |
||
5 |
2500V兆歐表 |
5.1數字式 |
/ |
個 |
1 |
5.2指針式 |
/ |
個 |
1 |
||
6 |
9V 電池 |
6LR61 |
盒 |
1 |
|
7 |
1.5V 電池 |
2R6-3X1B |
盒 |
1 |
|
8 |
電工儀器儀表實操測量工作臺 |
規格:1.2m×0.75m×1.65m |
臺 |
1 |
|
9 |
臨時遮攔 |
/ |
套 |
1 |
|
10 |

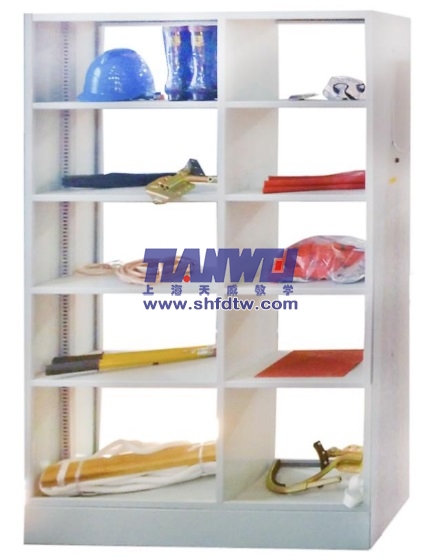

安全用具柜 |
規格:0.9m×0.4m×1.85m |
個 |
1 |
電力電纜作業安全標示配置明細表
序號 |
設備名稱 |
規格 |
數量 |
單位 |
1 |
禁止合閘標示牌 |
/ |
1 |
塊 |
2 |
禁止分閘標示牌 |
/ |
1 |
塊 |
3 |
禁止煙火標示牌 |
/ |
1 |
塊 |
4 |
禁止攀登標示牌 |
/ |
1 |
塊 |
5 |
禁止啟動標示牌 |
/ |
1 |
塊 |
6 |
禁止用水滅火標示牌 |
/ |
1 |
塊 |
7 |
禁止入內標示牌 |
/ |
1 |
塊 |
8 |
注意安全標示牌 |
/ |
1 |
塊 |
9 |
當心觸電標示牌 |
/ |
1 |
塊 |
10 |
當心電纜標示牌 |
/ |
1 |
塊 |
11 |
必須穿工作服標示牌 |
/ |
1 |
塊 |
12 |
必須佩戴安全帽標示牌 |
/ |
1 |
塊 |
13 |
必須戴絕緣手套標示牌 |
/ |
1 |
塊 |
14 |
必須穿絕緣鞋標示牌 |
/ |
1 |
塊 |
15 |
必須接地標示牌 |
/ |
1 |
塊 |
16 |
從此上下標示牌 |
/ |
1 |
塊 |
17 |
在此工作標示牌 |
/ |
1 |
塊 |
18 |
從此進入標示牌 |
/ |
1 |
塊 |
19 |
已接地標示牌 |
/ |
1 |
塊 |
20 |
送電標示牌 |
/ |
1 |
塊 |
電力電纜安全用具配置表
序號 |
設備/設施/器材 |
參考型號/規格 |
數量 |
單位 |
1 |
低壓驗電筆 |
/ |
1 |
個 |
2 |
高壓驗電筆 |
/ |
1 |
個 |
3 |
高壓放電棒 |
/ |
1 |
個 |
4 |
絕緣棒 |
/ |
1 |
個 |
5 |
絕緣手套 |
/ |
1 |
個 |
6 |
絕緣靴 |
/ |
1 |
個 |
7 |
安全帽 |
/ |
1 |
個 |
8 |
攜帶型三相短路接地線 |
/ |
1 |
個 |
9 |
安全帶 |
/ |
1 |
個 |
10 |
安全用具柜 |
規格:0.9m×0.4m×1.85m |
1 |
臺 |
(二)電力電纜科目二:安全操作技術(K2)作業硬件
主要設備包括線路核相操作實操設備、繩扣的打結操作實操設備、電纜型號截面識別實操設備、電纜終端頭的制作實操設備與線路掛設保護接地線實操設備。
1、電力電纜線路核相操作實操設備(規格:1.2m×0.7m×0.7m)
機體整體鋼板制作,漆面采用當前主流色彩搭配,采用磨砂噴塑工藝,機體外形尺寸具有造型美觀,堅固耐用,占地面積小,移動方便特點。操作臺上有兩個100A空氣斷路器、斷路器進線側供有380V三相交流電,配合萬用表、線路核相儀完成電力電纜線路核相操作(0.4kV系統)(K21)實操培訓項目。
線路核相實操設備配置明細表
序號 |
設備名稱 |
規格 |
數量 |
單位 |
1 |
線路核相操作臺 |
1.2m×0.7m×0.7m |
1 |
套 |
2 |
萬用表 |
VC890 |
1 |
個 |
3 |
線路核相儀 |
/ |
1 |
臺 |
4 |
電工工具 |
/ |
1 |
套 |
5 |
長袖工作服 |
/ |
2 |
套 |
6 |
絕緣手套 |
/ |
2 |
副 |
7 |
絕緣靴 |
/ |
2 |
雙 |
8 |
安全用具柜 |
規格:0.9m×0.4m×1.85m |
1 |
個 |
2、繩扣的打結操作實操設備(規格:1.2m×0.7m×1.6m)
機體整體鋼板制作,漆面采用當前主流色彩搭配,采用磨砂噴塑工藝,機體外形尺寸具有造型美觀,堅固耐用,占地面積小,移動方便特點。操作臺平面上安裝有金屬吊鉤、金屬長方體,滿足不同的繩扣操作,豎板安裝10種不同電力電纜安全施工中常見的繩扣,能滿足電力電纜安全施工中各種繩扣的打結操作(K22)實操培訓項目。
繩扣的打結實操設備配置明細表
序號 |
設備名稱 |
規格 |
數量 |
單位 |
1 |
繩扣的打結操作臺 |
1.2m×0.7m×1.6m |
1 |
套 |
2 |
紗繩 |
/ |
20 |
米 |
3 |
麻繩 |
/ |
20 |
米 |
4 |
棕繩 |
/ |
20 |
米 |
5 |
尼龍繩 |
/ |
20 |
米 |
3、電纜型號截面識別實操設備(規格:1.2m×0.7m×1.6m)
機體整體采用鋼板制作,漆面采用當前主流色彩搭配,采用磨砂噴塑工藝,機體外形尺寸具有造型美觀,堅固耐用,占地面積小,移動方便特點。由10種不同型號、不同截面組成,能滿足電力電纜型號截面識別(K23)實操培訓項目。
電纜型號截面實操設備配置明細表
序號 |
設備名稱 |
規格 |
數量 |
單位 |
1 |
電纜型號截面識別操作臺 |
1.2m×0.7m×1.6m |
1 |
套 |
4、電纜終端頭的制作實操設備(規格:1.2m×0.7m×0.7m)
機體整體采用鋼板制作,漆面采用當前主流色彩搭配,采用磨砂噴塑工藝,機體外形尺寸具有造型美觀,堅固耐用,占地面積小,移動方便特點??稍诓僮髋_上完成電纜終端頭制作,能滿足電纜終端頭的制作安裝(K24)、10kV電力電纜戶內熱縮終端頭制作(K25)、10kV電力電纜戶內冷縮終端頭安全操作(K26)實操培訓項目。
電纜終端頭的制作實操設備配置明細表
序號 |
設備名稱 |
規格 |
數量 |
單位 |
1 |
電纜終端頭的制作操作臺 |
1.2m×0.7m×0.7m |
1 |
套 |
2 |
10KV電力電纜 |
2m |
10 |
根 |
3 |
10kV戶內終端頭附件 |
/ |
5 |
套 |
4 |
10kV戶外終端頭附件 |
/ |
5 |
套 |
5 |
10kV電纜中間接頭附件 |
/ |
5 |
套 |
6 |
10kV戶內終端頭安裝支架 |
/ |
1 |
套 |
7 |
接線鼻子 |
/ |
10 |
個 |
8 |
角磨機 |
/ |
1 |
臺 |
9 |
電烙鐵 |
/ |
1 |
把 |
10 |
手鋸 |
/ |
1 |
個 |
11 |
板手 |
/ |
2 |
把 |
12 |
制作電纜附件專用的電工刀 |
/ |
2 |
把 |
13 |
手提壓接鉗 |
/ |
1 |
套 |
14 |
焊錫 |
/ |
1 |
卷 |
5、線路掛設保護接地線實操設備(規格:≧5m×1.2m×3.2m)
采用水泥桿、線路金具、絕緣瓷瓶、等組成柱上變壓器和架空線路系統,高度可根據用戶場地調整。能滿足10kV線路掛設保護接地線(K27)實操培訓項目。
線路掛設保護接地線設備配置明細表
序號 |
設備/設施/器材 |
參考型號/規格 |
數量 |
單位 |
1 |
桿 |
/ |
2 |
根 |
2 |
絕緣子 |
/ |
6 |
個 |
3 |
導線 |
/ |
30 |
米 |
4 |
斷路器 |
/ |
1 |
個 |
5 |
接地棒 |
/ |
2 |
根 |
6 |
安全帽 |
/ |
2 |
個 |
7 |
護目鏡 |
/ |
2 |
副 |
8 |
絕緣手套 |
/ |
2 |
副 |
9 |
絕緣靴 |
/ |
2 |
雙 |
10 |
高壓驗電器 |
/ |
1 |
個 |
11 |
標示標示牌 |
/ |
1 |
套 |
12 |
工具袋 |
/ |
1 |
個 |
13 |
腳扣 |
/ |
2 |
副 |
14 |
登高板 |
/ |
1 |
個 |
15 |
線手套 |
/ |
10 |
副 |
16 |
接地線 |
/ |
1 |
套 |
17 |
10KVV線路接地環 |
/ |
2 |
套 |
18 |
導線 |
/ |
20 |
米 |
19 |
電纜 |
/ |
20 |
米 |
20 |
螺栓、墊片螺母、彈簧銷子 |
/ |
1 |
套 |
21 |
臨時遮攔 |
/ |
1 |
套 |
22 |
安全用具柜 |
規格:0.9m×0.4m×1.85m |
1 |
個 |
