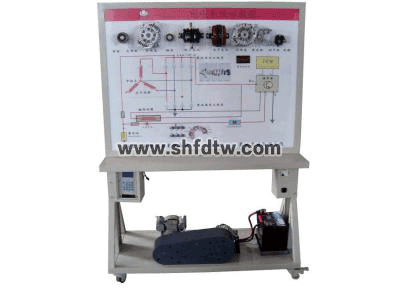

TW-BDQ37充電機系統實訓臺（解放CA1121）

一、產品簡介

     該設備采用  解放CA1121  汽車充電系統實物為基礎，充分展示汽車充電系統的組成結構和工作過程。

適用于學校對汽車充電系統理論和維修實訓的教學需要。

本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

全新

二、功能特點

1.真實可運行的充電系統，充分展示汽車充電系統的組成結構。

2.打開點火開關，觸發三相電機運行，帶動發電機工作，充電指示燈滅，蓄電池端電壓升高，真實演示汽車充電系統的工作過程。通過面板上的電流表、電壓表可觀察充電電流和蓄電池電壓的數值。

3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車充電系統的工作原理。

4.示教板面板上安裝有發電機總成分解部件，可直觀認識發電機的組成結構。

5.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車充電系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

6.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。

三、技術規格

   外形尺寸（約）：1240×600×1700mm(長×寬×高)

   動力電源：三相四線(或三相五線)380V±10% 50Hz

   工作電壓：直流12V

   工作溫度：-40℃～+50℃

   三相異步電動機

   1)電  壓：AC 220V/380V

   2)功  率：2.2KW

   3)轉  速：1420r/min

顏色：7032

鋼管：40*40*3mm

機柜：1.5mm冷板沖壓成形，背面設置維修門；

移動腳輪：100*60mm

四、基本配置
