TWDQ-C6140型 普通車床電氣技能實訓考核裝置（半實物）

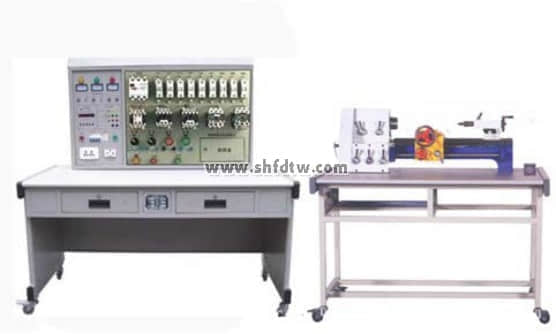

    TWDQ-C6140型普通車床電氣技能實訓考核裝置（半實物）是在原來的C6140型普通車床電氣技能實訓考核裝置基礎上進行改造升級，它增加了C6140型普通車床仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來，因而使教學更加形象生動。本裝置適合于維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

一、功能特點

1、 C6140型普通車床半實物仿真模型是參照實際C6140型普通車床的尺寸按一定比例縮小的設計；

2、本套裝置電氣部分的操作，能實現C6140型普通車床各種運動控制，它包括：主軸啟動停止、工作臺快速移動和冷卻泵啟動停止，極限位置的限位；

3、機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于學員檢測故障；

4、半實物模型上所有電機的電壓等級與實際的機床是完全相同；

5、半實物機床的床身采用鑄件，專用模具一次成型。滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；

6、半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；

7、半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；

8、控制屏的故障箱內設有32個開關，通過撥動故障開關，可設置相應的故障點。

二、技術性能

1、輸入電源：三相四線（～380V±10%  50Hz）

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔<4000m

3、裝置容量：＜1KVA

4、外形尺寸：1410mm×725mm×1535mm

三、裝置的基本裝備

1、電源控制面板

（1）交流電源（帶有漏電保護措施）

 提供三相交流電源（380V）

（2）人身安全保護體系

 屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷電源，確保實驗進程安全。

 屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

2、主令控制及圖示板

 面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。

 面板上印有C6140普通車床立體示意圖，可以很直觀地看出C6140普通床的外形輪廓。

3、元器件安裝板

 面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的觀看它們的動作情況。

4、故障開關箱。

設有32個開關，其中1到29用于故障設置；30到32三個開關保留。

5、實驗桌

 實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底還設有四個方向輪和四個固定調節機構，便于移動和固定，有利于實驗室布局。

6、半實物模型桌子尺寸：1268mm ×723mm ×798mm

7、 C6140車床模型尺寸：900mm ×320mm ×370mm

8、工作臺移動行程：200mm

9、主軸轉速：250r/min

三、設備配置

1、C6140普通車床電氣技能實訓考核裝置  2臺

2、C6140普通車床半實物模型（含實訓桌）1臺（配有與電氣部分的連接接口，通過電纜連接）

四、實訓項目與目的

1、熟悉常用低壓電器的機構、原理

2、通過觀察機床模型的運動，了解機床的實際運動

3、了解機床電器控制的原理及各種保護裝置

4、掌握機床中常見故障的排除方法

五、故障點設置一覽表

編號 故障現象

1 機床無法啟動

2 機床無法啟動

3 機床無法啟動

4 照明燈不亮

5 機床無法啟動

6 機床無法啟動

7 主軸、冷卻泵電動機不能啟動

8 主軸電動機控制不能自鎖

9 主軸電動機控制不能自鎖

10 主軸、冷卻泵電動機不能啟動

11 冷卻泵不能啟動

12 冷卻泵不能啟動

13 冷卻泵不能啟動

14 刀架不能快速移動

15 主軸不工作

16 冷卻泵不工作

17 不能快速移動
