TW-HJ544篩板塔氣體吸收實驗裝置
TW-HJ544篩板塔氣體吸收實驗裝置在教學中的應用與實踐
作為一名職業院校教師，我深知選擇合適的實驗設備對培養學生實踐能力的重要性。今天介紹的這款TW-HJ544篩板塔氣體吸收實驗裝置，正是環境工程、化學工程等相關專業實驗教學的理想平臺。
一、裝置概述與教學價值
TW-HJ544篩板塔氣體吸收實驗裝置是專門為職業院校開發的教學設備。該裝置通過模擬工業氣體凈化過程，使學生能夠直觀理解篩板塔的結構特點、掌握氣體吸收的基本原理，并能夠研究影響吸收效率的各種因素。通過該裝置，學生可以完成從基礎認知到綜合創新的多層次實驗任務，為將來從事環保、化工等行業打下堅實的實踐基礎。
二、裝置結構與技術特點
-

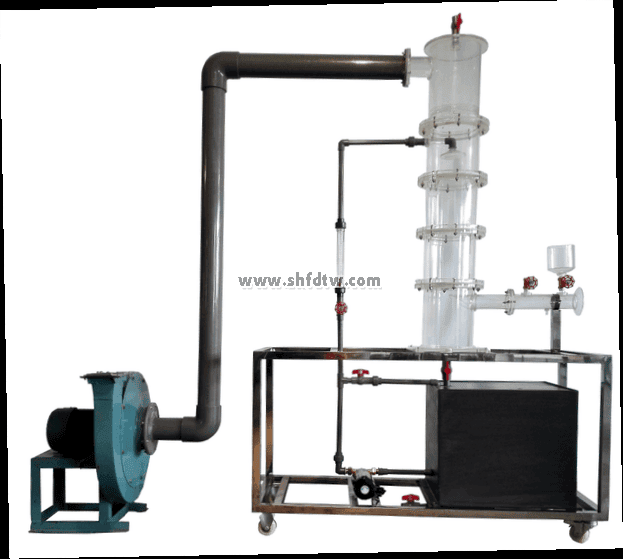

篩板吸收塔：塔體采用透明有機玻璃材料，尺寸為Φ200×1500mm，塔板4塊，板間距300mm。這種透明設計使學生能夠直接觀察塔內氣液接觸情況和流體力學行為。
-
測量系統：包含U型壓力計（測量范圍±5000mm）、液體轉子流量計（60-600L/h）等。
裝置整體尺寸為1400×550×1600mm，采用可移動式設計，帶腳輪及禁錮腳，便于實驗室布局調整。
三、教學應用與實驗內容
在實踐教學中，我們通常安排以下實驗項目：
1. 篩板塔結構與流程認識實驗
學生通過實物觀察和動手拆裝，了解篩板塔的構造特點、物料流向以及各部件功能。
2. 流體力學性能測試實驗
觀察塔內氣液兩相流動狀況，包括液泛、霧沫夾帶等現象，理解塔板的操作極限。U型壓力計可以測量壓力損失（約500Pa/m），轉子流量計可監測液氣比（1-10L/m3）。
3. 氣體吸收效率測定實驗
通過改變操作條件，測定設備對SO?等氣體的吸收效率（通常可達80%以上）。實驗中通常采用5%NaOH或Na?CO?溶液作為吸收液來吸收SO?等酸性氣體。
4. 傳質系數測定實驗
測定化學吸收體系的體積吸收系數，驗證理論模型，加深對傳質理論的理解。
四、操作注意事項
在教學過程中，我們需要指導學生注意以下事項：
-
安全第一：嚴格遵守操作規程，特別是使用SO?氣體鋼瓶時，要注意通風和防護。
-
啟動順序：應先啟動水泵，后啟動風機，避免干塔運行。
-
流量調節：應先調節液體流量，后調節氣體流量，防止液泛現象過早發生。
-
設備維護：定期檢查水泵、風機運轉情況；保持有機玻璃塔體的清潔透明；定期校準傳感器。
五、結語
TW-HJ544篩板塔氣體吸收實驗裝置是職業院校培養環境工程、化學工程等高素質技術技能人才的重要教學平臺。通過在該裝置上的實踐操作，學生不僅能夠深化對理論知識的理解，更能夠掌握工程實踐技能，提高解決實際問題的能力。
作為教師，我觀察到學生通過親手操作和直觀觀察，學習興趣和主動性顯著提高，對氣體吸收過程的理解也更加深入。這將為他們未來從事環保、化工等行業打下堅實基礎，成為符合企業需求的高素質技術技能人才。
希望以上介紹能夠幫助各位同仁更好地了解和利用這一實驗裝置開展教學活動。如有任何使用中的問題，歡迎共同探討交流。
