TW-RG701 噴管實驗裝置（不含真空泵）
探索氣流奧秘：TW-RG701噴管實驗裝置在教學中的應用
實踐出真知，一臺好的實驗設備能讓流體力學課程變得生動而深刻。
在職業院校的流體力學與動力機械課程中，實驗教學是培養學生實踐能力的關鍵環節。今天我們要重點介紹的TW-RG701噴管實驗裝置，便是專門為幫助學生直觀理解噴管工作原理而設計的教學設備。本文將從設備結構、實驗原理、操作規范以及教學應用等方面，為大家詳細解讀這一實驗裝置。

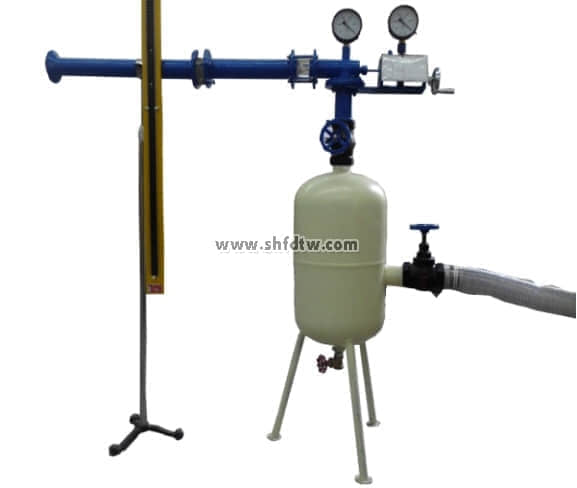

一、噴管實驗裝置的結構組成
TW-RG701噴管實驗裝置是一款設計精巧、專為教學使用的實驗設備。整套設備不含真空泵，需要根據實驗室條件另外配置真空源系統。其主要由以下幾個部分構成：
進氣與測量系統：包括空氣吸氣口和進氣管。進氣管通常采用無縫鋼管，確保密封性和耐用性。管道上安裝有孔板流量計和U形管壓差計，用于精確測量氣體流量。通過孔板流量計的孔徑變化（通常設計為φ7mm），結合環室取壓技術，學生可以直接從U形管壓差計讀取流量數據。
噴管本體：該裝置一般配備兩種類型的噴管——漸縮噴管和縮放噴管（拉瓦爾噴管），均采用高透明度有機玻璃材質加工制成。這種設計使得學生可以清晰觀察噴管內部氣流變化以及測壓探針的位置。
測量與數據采集系統：噴管內設置有精密測壓探針（外徑約φ1.2mm，測壓孔直徑約φ0.5mm），這些探針連接至可移動真空表，用于測量噴管各截面的壓力分布。測壓探針的移動通過位移螺桿機構和位移傳感器實現，可精確控制其在噴管內的位置。
排氣與背壓調節系統：噴管出口連接排氣管，管路上安裝有背壓調節閥，后端可連接真空罐。真空罐（直徑通常為φ400mm）起到穩定壓力的作用，而背壓調節閥則用于精確控制噴管出口背壓，模擬不同工況條件。
二、實驗原理與教學價值
噴管實驗的核心目的是驗證氣體流動的基本規律，特別是臨界壓力現象和最大流量現象。通過TW-RG701裝置，可以完成以下重要教學實驗：
漸縮噴管實驗：漸縮噴管因受幾何條件（da<0）的限制，氣體流速只能等于或低于當?shù)芈曀伲╟f≤c）。通過調節背壓，學生可以觀察出口截面壓力如何隨背壓變化，驗證當背壓降至臨界壓力時，流量達到最大值且不再增加的物理現象。
縮放噴管實驗：縮放噴管的喉部截面積最小，氣流可達到當?shù)芈曀伲╟f=c）；擴大段da>0，出口截面處的流速可超過聲速（cf>c）。這一實驗可生動展示噴管如何產生超音速氣流，以及在不同背壓條件下激波的形成和位置變化。
臨界狀態觀察：這是《工程熱力學》教學中的重要實驗。通過透明噴管和可移動測壓系統，學生可以直觀觀察氣流沿噴管各截面的壓力變化，繪制壓力分布曲線，深入理解臨界狀態的特征。
這款裝置的突出教學優勢在于其透明化設計和靈活的工況調節能力。與傳統不透明噴管相比，有機玻璃噴管使得實驗現象更為直觀; 而精確的背壓調節系統則使得學生能夠在各種不同工況下觀察氣流參數的變化規律。
三、操作規程與安全注意事項
為確保實驗順利進行并保障學生安全，使用TW-RG701噴管實驗裝置時應遵循以下操作規程：
實驗前準備：首先檢查整個系統的氣密性，確認所有連接部位緊固可靠；檢查真空泵（外配）與真空罐之間的連接軟管是否完好，以減少振動傳遞；確認測壓探針移動靈活，無卡滯現象。
實驗步驟：
-
啟動真空泵，緩慢打開背壓調節閥，使系統逐步建立真空條件；
-
通過位移機構調整測壓探針位置，記錄不同截面處的壓力值；
-
逐步調節背壓閥，觀察并記錄不同背壓條件下噴管內的壓力分布；
-
特別注意觀察臨界狀態時的現象變化，記錄臨界壓力值；
-
實驗完成后，應先緩慢釋放系統壓力，再關閉真空泵。
安全注意事項：
-
有機玻璃噴管應避免硬物刮擦，清潔時使用軟布擦拭；
-
實驗過程中嚴禁用手直接觸摸測壓探針或其他移動部件。
四、維護保養要點
適當?shù)木S護保養是保證實驗設備長期穩定運行的關鍵：
日常維護：每次實驗后，應排放真空罐內的積水；用干凈軟布擦拭噴管表面；檢查各連接管路是否完好；定期對電子儀器進行通電檢查，發現有跳火、冒煙、炸響、異味等現象時，要立即關機。
定期保養：每學期應對設備進行2-4次全面清潔保養；檢查真空表等測量儀表的準確性，必要時進行校準；檢查背壓調節閥的靈活性和密封性；清潔或更換進氣過濾器濾芯。
長期停用保養：若設備長期不用，應徹底排空系統內積水，將噴管和關鍵部件涂抹適量防護油，加裝防護罩避免粉塵侵入。
五、教學應用與拓展
TW-RG701噴管實驗裝置在職業院校中有著廣泛的教學應用：
基礎教學應用：可作為流體力學、工程熱力學、航空發動機原理等課程配套實驗，幫助學生理解可壓縮流體流動特性、臨界狀態概念及其在工程中的應用。
綜合實訓項目：可設計為綜合性實訓項目，要求學生完整完成實驗設計、數據測量、結果分析和報告撰寫全過程，培養綜合職業能力。
研究性學習：學有余力的學生可利用該設備進行簡單的研究性學習，如探究不同進口條件對噴管性能的影響，或設計簡單的性能優化實驗。
與專業課程銜接：該實驗裝置與航空發動機、燃?xì)廨啓C(jī)等專業課程內容緊密相關，可為學生后續學習動力機械專業課程打下堅實基礎。
TW-RG701噴管實驗裝置作為職業院校工科專業的重要教學工具，將抽象的流體力學原理轉化為直觀可觀察的現象，極大地提升了教學效果。通過精心設計的實驗項目和規范的操作訓練，學生不僅能夠深入理解噴管工作原理，更能培養嚴謹?shù)目茖W(xué)態度和實踐操作能力，為今后從事相關工程技術工作奠定堅實基礎。
希望各位教師能夠充分利用這一實驗設備，設計更多富有創意的實驗項目，讓理論知識在實踐中綻放光彩！
