TWRG-719軸流式風機風室性能實驗臺
TWRG-719軸流式風機風室性能實驗臺：掌握風機性能測試的完美平臺
在風機技術的學習與實踐中，只有通過親手測量、親自調試，才能真正領會流體機械的魅力。
作為職業院校流體力學課程的授課教師，我多年來一直致力于尋找能夠將理論知識與實踐操作緊密結合的教學設備。TWRG-719軸流式風機風室性能實驗臺正是這樣一種理想的教學平臺，它不僅能幫助學生理解風機工作原理，還能培養他們實際測試與數據分析的能力。
今天，我將帶領大家詳細了解這一實驗設備的特點、功能及教學應用。
01 設備概述與教學價值
TWRG-719軸流式風機風室性能實驗臺是專門為職業院校流體力學、通風技術等課程設計的教學設備。
該設備根據國家標準GB/T1236-2000設計并制作，符合工業現場實際要求，確保了教學與工程實踐的無縫對接。
在我校引入該實驗臺后，學生們對風機性能參數的理解明顯加深，實踐操作能力得到顯著提升。
通過親自動手測試風機的風量、風壓、功率和效率，抽象的理論知識變成了直觀的數據和曲線，極大地激發了學生的學習興趣。
02 設備結構與核心配置

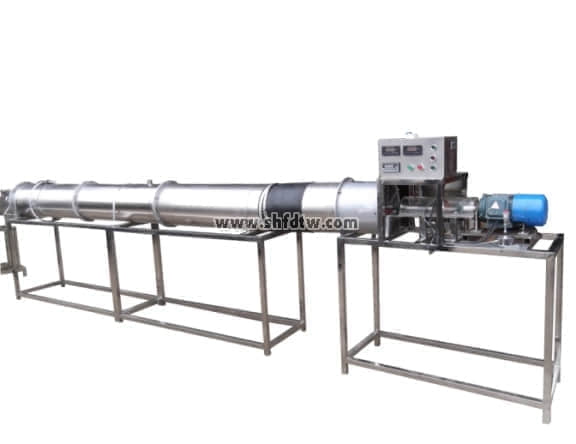

該實驗臺采用精心設計的不銹鋼風室結構，主要由雙級變速電機、測力矩重力傳感器、整流柵、測試風管和可調節風門等核心部件組成。
設備還配備了畢托管、流量測試差壓傳感器、靜壓測試差壓傳感器、測轉速裝置等測量元件，以及萬能信號輸入巡檢儀，能夠全面顯示流量、重力、溫度、差壓等參數。
實驗風道采用304不銹鋼材質，分為風口段、實驗段和測試段等部分，彼此之間采用法蘭連接，方便學生拆卸和觀察內部結構。
設備外形尺寸為3500×500×1200mm，采用不銹鋼可移動支架，帶雙剎車輪，便于在實驗室中調整位置。
03 實驗功能與能力培養
利用TWRG-719實驗臺，學生可以完成多種教學實驗，核心是學會測定通風機的主要工作參數，包括風量Q、風壓P、軸功率N和轉速n。
通過實驗，學生能夠繪制出軸流式風機的多種特性曲線，包括P-Q曲線、Pst-Q曲線、N-Q曲線和η-Q曲線。
在實驗過程中，學生需要調整風機動葉片的安裝角（15、20、25度），觀察不同安裝角對風機性能的影響。
這一過程培養了學生嚴謹的科學態度和數據分析能力，為未來從事相關技術工作打下堅實基礎。
04 技術參數與安全特性
實驗臺的輸入電源為三相AC380V±10% 50Hz，功率1.5KW，符合工業標準。
軸流式風機參數包括：風量2000 m3/h，風壓1000 Pa，采用雙級變速電機。
測力矩重力傳感器裝置采用輪輻式稱重傳感器，量程0-20Kg。
設備具有多重安全保護措施，包括接地保護、漏電保護和過流保護，確保學生實驗安全。
特別要提醒學生：軸流式風機的特點是風量越小，軸功率越大，嚴禁在關閉閥門時啟動電機，以防電機過載而燒壞。
05 實驗操作步驟詳解
在指導學生實驗時，我通常強調以下操作步驟：
首先，學生需要記錄實驗常數和儀器常數，按實驗裝置圖接好各個實驗設備和測試儀器。
將調節閥門調至全開狀態，啟動電機，運行穩定后記錄各項實驗數據。
逐漸關小閥門開度，每調節一次閥門稱為一個工況，記錄每個工況所有的實驗數據，至少要做7-8個工況。
更換葉輪（每個葉輪的出口構造角β2不同），重復上述步驟，測得另一種葉輪出口構造角的風機特性曲線。
實驗過程中，學生需要分工合作，分別負責設備操作、數據記錄和結果計算，培養團隊協作精神。
06 數據處理與性能分析
實驗數據的處理與分析是教學的關鍵環節。學生需要根據測量數據計算通風機的壓力、流量、功率和效率。
通風機空氣功率的計算公式為：P_u = p_Fc × q_Vsg1 / 1000，其中p_Fc為通風機壓力，q_Vsg1為容積流量。
通風機軸功率通過平衡電機測定：P_a = 2 × 3.14 × n × L × (G - G_0) / (60 × 1000)。
通過這些計算，學生能夠真正理解風機各參數之間的相互關系，掌握性能評估的方法。
在我執教多年中，發現每當學生們站在TWRG-719實驗臺前，親手調節風門、記錄數據、繪制曲線時，他們的眼中總會閃現出領悟的光芒。
這種從理論到實踐的轉化，正是職業教育的精髓所在。實驗臺不僅僅是一臺設備，更是學生們走向工程技術領域的橋梁。
通過系統訓練，他們不僅學會了風機性能測試的方法，更重要的是培養了嚴謹求實的科學態度和解決實際問題的能力。
這些素質將使他們在未來的職業道路上走得更遠，更穩健。
