TW-RG744散熱器熱工性能實驗臺
探索散熱器性能奧秘：TW-RG744熱工性能實驗臺教學實踐
在暖通空調與制冷技術專業教學中，散熱器熱工性能的測定是一個核心實踐環節。今天，我將為大家詳細介紹我們實驗室的新成員——TW-RG744散熱器熱工性能實驗臺，這款設備在現代職業教育中正發揮著越來越重要的作用。
實驗臺的基本構成

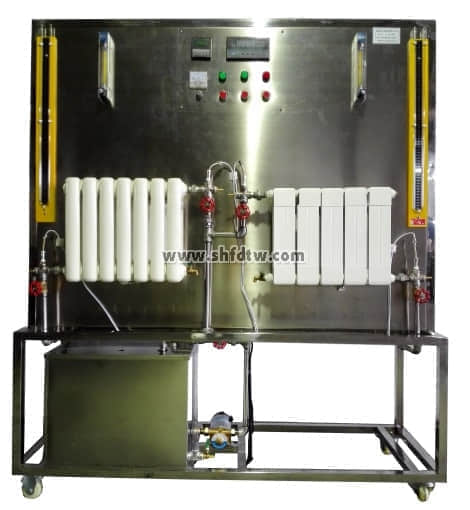

TW-RG744散熱器熱工性能實驗臺是一款設計精巧、功能全面的教學設備，它主要由不同形式合金散熱器、不銹鋼電加熱水箱、流量調節閥門組、轉子流量計、循環熱水泵、水溫控制儀表、U型壓力計以及8路信號變送輸出巡檢儀等組成。
整個系統安裝在不銹鋼可移動支架上，帶雙剎車輪，方便在實驗室中靈活布置。輸入電源為單相AC220V±10% 50Hz，總功率5.0KW，非常適合實驗室環境使用。
實驗?zāi)康呐c教學價值
通過TW-RG744實驗臺，我們主要實現三個層面的教學目標：
1. 結構認知：學生可以直觀了解低水溫散熱器熱工性能實驗臺的構造，熟悉各組成部分的位置、功能及連接關系。
2. 原理掌握：幫助學生深入掌握散熱器散熱量的測定原理及方法，將理論知識與實踐相結合。
3. 技能提升：學生能夠親手測定不同散熱器的傳熱系數，計算并分析散熱器的散熱量與熱媒體流量和溫差的關系。
這些實踐環節對于職業院校學生至關重要，為他們未來從事暖通空調設計、安裝與調試工作打下堅實基礎。
技術特點與性能
TW-RG744實驗臺具有多項令人印象深刻的技術特點：
實驗臺配備的304不銹鋼加熱水箱容積達80L，加熱功率為4.5KW。循環熱水泵流量為20L/min，揚程12m，功率僅120W，既高效又節能。流量計范圍覆蓋16-160L/h，滿足不同工況下的測試需求。
溫度測量系統配置有智能溫度控制儀表，采用PID調節控溫，精度高達±0.2℃，確保實驗數據的準確性。實驗臺還配備了鋼制散熱器（換熱面積3.2m2）和銅制散熱器（換熱面積2.6m2），便于學生對比不同材料的散熱性能。
對于追求更高精度的實驗需求，實驗室還配備了TW-RG744/II型升級版本，增加帶標準信號的多路信號輸入巡檢儀、數顯電流表電壓表，并配有數據采集和自動數據分析處理功能的軟件，價格約為41000元。
實驗內容與方法
在實驗課上，我們通常安排學生進行以下實踐活動：
散熱器性能對比實驗：通過調節流量閥門組，改變熱媒流量，觀察不同散熱器的性能表現。學生需要記錄進出水溫度、室內溫度、流量等參數，計算散熱器的散熱量和傳熱系數。
熱媒參數影響實驗：學生調節熱媒的溫度和流量，分析這些參數對散熱器散熱能力的影響規律。這一實驗有助于學生理解散熱器在實際工程中的運行特性。
測量誤差分析：引導學生分析不同測量?jī)x器（如轉子流量計、U型壓力計、溫度控制儀表）的測量誤差，提高他們的數據處理能力和實驗素養。
教學應用與展望
TW-RG744散熱器熱工性能實驗臺自投入使用以來，極大地豐富了暖通專業的實踐教學內容。它不僅能滿足基礎教學需求，還可用于學生創新實踐活動和畢業設計。
隨著技術的發展，散熱器性能測試領域也在不斷進步。比如，在航空航天領域，已經出現了鋁基石墨烯復合散熱器等新型散熱技術。雖然目前這些高端技術尚未集成到我們的教學設備中，但我們可以通過補充資料的方式向?qū)W生介紹行業前沿動態，拓寬他們的視野。
結語
TW-RG744散熱器熱工性能實驗臺作為暖通專業實踐教學的重要平臺，不僅幫助學生掌握專業技能，更培養了他們的工程思維和創新能力。作為教師，我們將繼續挖掘這套設備的教學潛力，為行業培養更多高素質技術技能人才。
希望同學們能充分利用這一實驗平臺，親手操作，深入探究，真正掌握散熱器熱工性能的核心知識，為未來的職業發展奠定堅實基礎！
