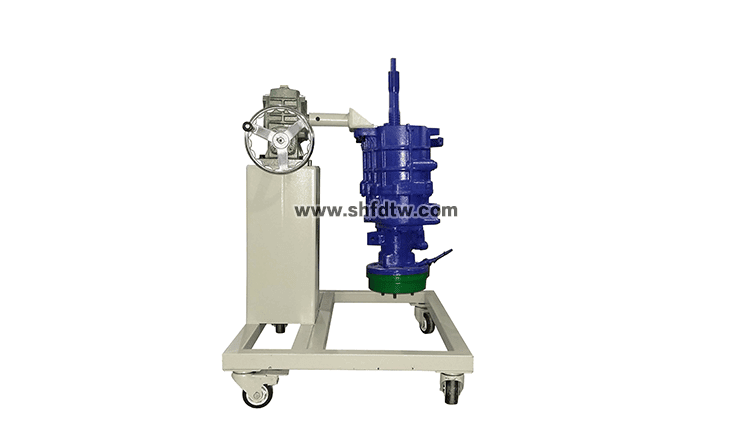

變速器拆裝與維修翻轉臺架（帶變速器）

1.翻新江淮輕卡貨車手動變速器附翻轉架組成及功能描述

1.1 用途：該設備用于培養職業院校學生掌握貨車手動變速器構造、手動變速器拆裝操作技能培訓等。

1.2 組成：該設備由貨車手動變速器總成、翻轉架等組成的完備設備。

1.3 功能表述：拆裝貨車手動變速器與康明斯發動機匹配，主要附件齊全，配備變速器翻轉架，轉動翻轉架手柄可以將變速器在360度轉 動位置上任意固定，翻轉架下部配備接油盤，底部配備4個帶鎖緊裝置的移動腳輪。

2.貨車手動變速器

2.1 匹配的發動機：康明斯發動機

3.翻轉架

3.1 功能：支撐變速器、可以360度旋轉，固定在任意轉動位置

3.2 傳動機構：蝸輪蝸桿，傳動比：1：50

3.3 材質：鐵質，標準型材

3.4 表明處理：噴塑，防銹處理

3.5 移動腳輪：數量：4個，2個可以鎖止。

3.6 接油盤：帶凹槽

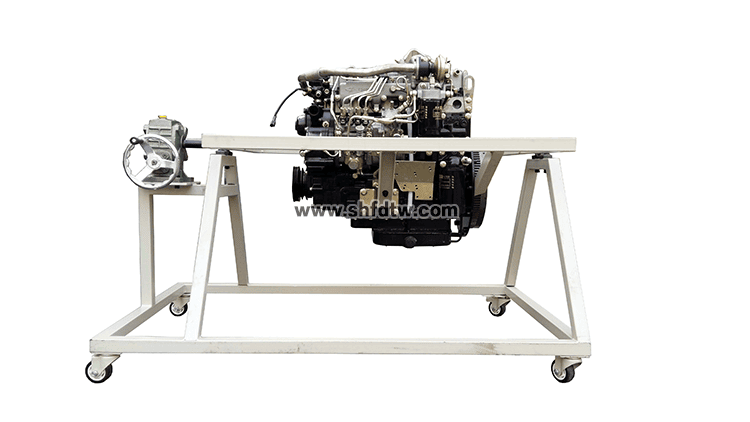

發動機拆裝與維修翻轉臺架（帶發動機）

功能簡介：

翻新哈弗共軌柴油發動機總成，主要附件齊全，配備發動機翻轉架，轉動翻轉架手柄可以將發動機在360度轉動位置上任意固定，翻轉架下部配備接油盤，底部配備4個帶鎖緊裝置的移動腳輪

共軌柴油發動機技術參數

2.1進氣形式：增壓中冷

2.2汽缸數：6

2.3燃料種類：柴油

2.4汽缸排列形式：直列

翻轉架

3.1功能：支撐發動機、可以360度旋轉，固定在任意轉動位置

3.2傳動機構：減速箱，傳動比：1:60

3.3材質：鐵質，標準型材

3.4表明處理：噴塑，防銹處理

3.5移動腳輪：數量：4個，2個可以鎖止。

3.6接油盤：帶凹槽

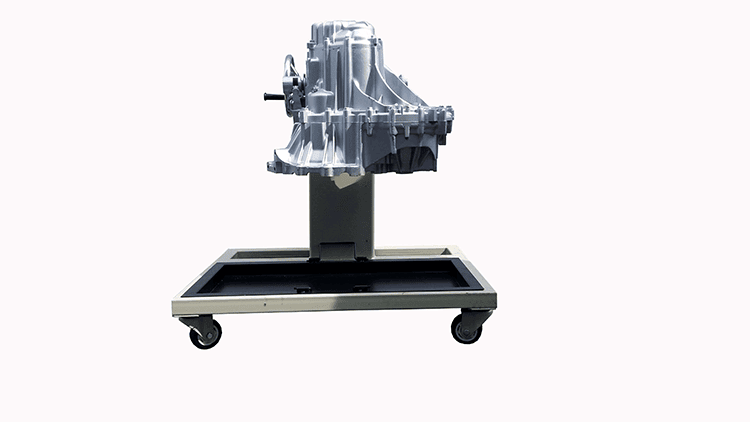

C8028 手動變速器拆裝翻轉架

一、功能簡介

1.采用  翻新豐田卡羅拉  手動變速器總成(附件齊全，易于拆裝)，并裝在專用翻轉架上。

采用減速翻轉機構，可使變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。

2.底部放置接油盤，便于小零件或螺絲的集中存放。

3.翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。翻轉架底部帶有自鎖腳輪，可移動式，方便教學。

二．技術規格

設備外形：1000×600×1100mm (長×寬×高)

顏色：7032

鋼管：40*40*3mm

萬向腳輪

前二只萬向帶鎖止功能腳輪

2后二只萬向腳輪

腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。

腳輪：60mm×50mm(直徑×寬度)

腳輪支撐：1.0T

減速機：MOPA70；1：70
