TW-XWS01智能網聯車路協同沙盤

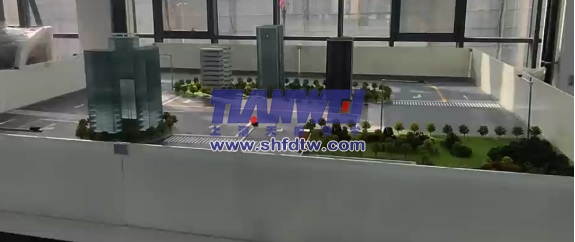

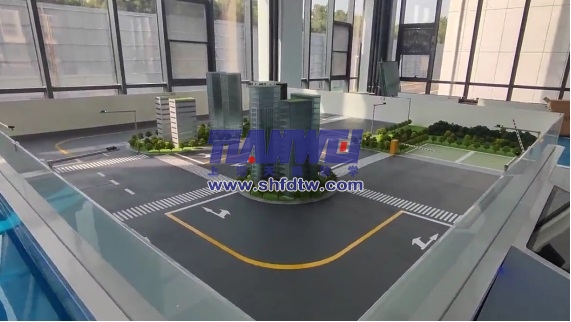

一、車路協同沙盤
展示臺由道路交通區、住宅區、停車區組成。其中道路交通區包括交通車道線，交通標識模型，車輛模型，紅綠燈模型(紅綠燈控制模塊)行人模型，以配合完成智能車的自動駕駛、自動停障、自動避障和交通標識物識別功能；停車區包括智能電子?xùn)艡?，停?chē)場；學校區包括交通警示牌，斑馬線。
二、主要模塊

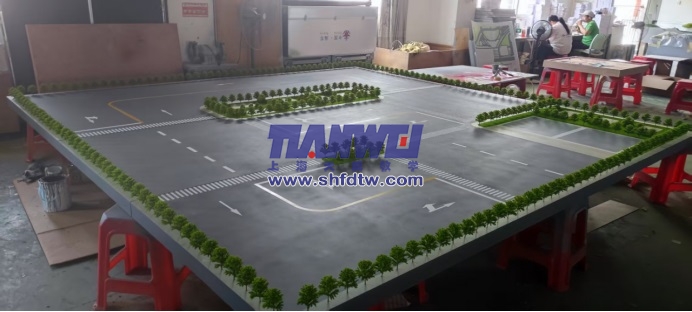

1、展示臺1套
尺寸：4m*4m；
高度：60cm；
底座:分塊設計，鋼琴烤漆底座,實木連接，拼接形成；
道路：3D打印，仿真馬路；
車道寬度：32cm；
紅綠燈：顏色：紅黃綠；供電電壓：12V供電；
紅外探頭：工作電壓：3.3V-15V；感應距離：5m；
測速傳感器：工作電壓：3.3V-5V；
產品尺寸：26.8mm×15mm×18.7mm；

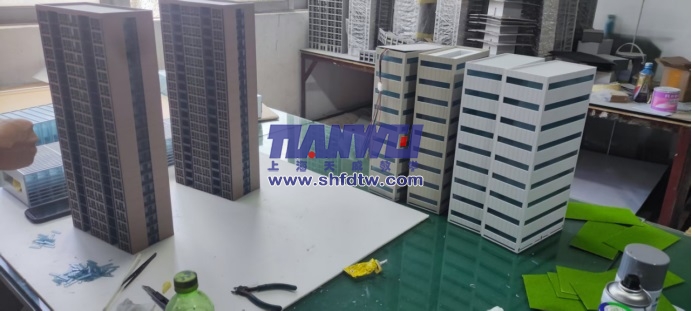

建筑樓體主結構:2mm厚防火高分子聚合工程膠板；

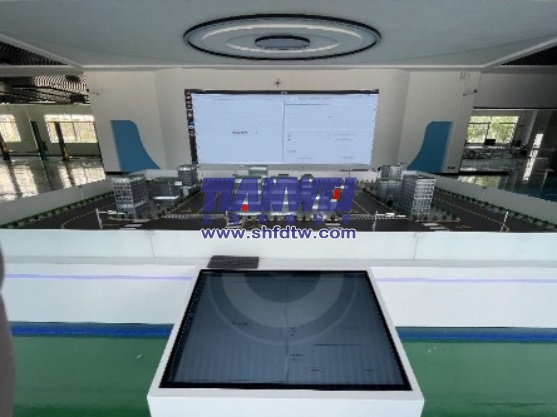

2、云控平臺1套
1）顯示器：50寸觸屏；
2）工控機：i7
CPU: 6核12線程，主頻2.9G，三級緩存12M；
內存：32GB LPDDR4x2666MhZ
存儲：固態硬盤500GB
接口：網絡為千兆以太網+WiFi， USB3.0
3、智慧交通車路協同系統1套
（1）智能紅綠燈及監控系統；
（2）車輛信息監控系統；
（3）道路智能監控系統；
（4）智慧停車場監控系統；
三、智能網聯微縮車2臺
1、采用阿克曼轉向的線控底盤，提供CAN線控協議，搭載 360 度掃描式激光雷達、慣性陀螺儀、視覺攝像頭，實現室內場景導航、循跡、避障、繞障、遵守交通標識等自動駕駛功能。采用先進的AI人工智能計算平臺，可進行圖像識別、SLAM定位、環境感知、障礙物探測、交通標識識別、多傳感器融合、自動駕駛決策與控制等教學和研究，并支持二次開發。
2、采用阿克曼結構，貼近智能網聯汽車形態，可進行汽車線控底盤結構原理教學；
3、控制系統與L4自動駕駛系統框架類似，可學習感知、定位、規劃、控制四大自動駕駛模塊工作方式；
4、提供建圖工具，建立具有交通規則信息的行駛地圖，微縮車可依據地圖自主行駛到任意目標點；
5、車輛接入云控平臺，實時顯示車輛行駛狀態信息，進行車路協同演示；
6、主要規格
１）尺寸：長*寬*高233*191*146
供電接口：5V和12V供電接口。
前轉向舵機，后輪驅動。
帶電池,控制板,和遙控器，可實現遙控駕駛。
2)激光雷達
測量距離：0.15-12m
掃描角度：0-360度
測距分辨率：<0.5
角度分辨率：<=1度
測量頻率：2000-8000Hz
掃描頻率：1—10HZ
3)IMU
類型：九軸傳感器，加速度計，陀螺儀和磁強計
板載能力：板載ATmega328處理并通過串行流發送的所有傳感器的輸出
數據輸出：支持FTDI、藍牙、Xbee
輸入電壓：3.5-16DC
4)攝像頭
最大分辨率: 1920*1080
5)控制器
英偉達nano控制器
Ubuntu18.04系統
ROS Melodic
