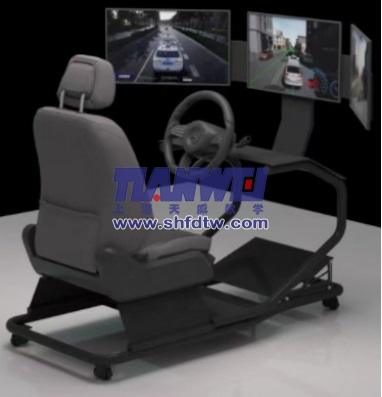

TW-XKF2型ADAS控制策略仿真試驗臺

一、總體要求

    ADAS控制策略仿真試驗臺可通過模擬駕駛艙配合ADAS仿真軟件應能夠完成自適應巡航、車道偏離預警、自動緊急制動、盲區預警等項目的教學實訓,支持學習高級駕駛輔助系統核心功能，學生并可通過對高級駕駛輔助系統各項標定參數進行調整，學習不同參數狀況下的決策邏輯和控制邏輯。

二、具體要求

1.供電電壓：AC220V。

2.工作溫度范圍：-20℃-70℃。

3.硬件配置：

（1）工控機

CPU：≥6核12線程，主頻2.9G，三級緩存12M以上性能；

內存：≥16GB LPDDR4x2666MhZ

存儲：固態硬盤≥500GB

接口：網絡為千兆以太網+WiFi， USB3.0

（2）顯示器

屏幕尺寸：≥40寸；

分辨率：≥1080P；

刷新率：≥75Hz；

面板類型：IPS或更優；

（3）駕駛設備

方向盤：霍爾效應式轉向傳感器，應具備過熱保護功能；

踏板：非線性制動踏板；防滑系統；

安裝夾具: 玻璃纖維尼龍或更優；

換檔撥片: 拉絲不銹鋼或更優；

三、具體功能

1.需提供虛擬仿真軟件，軟件中提供搭建好的交通情景環境，也可通過情景搭建軟件自行搭建交通環境進行仿真實驗；可以仿真任意晴天、雨天、雪天等不同天氣、光照條件的場景進行測試；可生成隨機或預設的交通流，可輸出各種傳感器數據。

2.模擬駕駛操作：駕駛座艙的方向盤和制動加速踏板可以完全控制模擬場景內的車輛行駛，如車輛加速、減速、轉向操作等；

3.提供自動駕駛系統，包含感知、定位、規劃、控制等模塊，各模塊可常工作并演示；可通過點云地圖或者高精地圖，控制仿真軟件中的仿真車自動駕駛。

4.提供地圖制作工具，可控制虛擬仿真系統中的仿真車行駛于模擬場景，通過仿真系統的激光雷達數據制作點云地圖；可根據搭建的場景制作高精地圖。

5.可提供多種實驗的控制模型，可修改或自行設計控制模型進行多種實驗，包括ACC、LKA、AEB。

1）自適應巡航（ACC）：根據本車和前車之間的相對距離和相對速度等信息，對車輛進行速度控制，使本車與前車保持安全距離行駛；

2）車道偏離預警(LKA)：檢測汽車在車道標線之間的位置，如果未使用變道信號而汽車越過了車道標線，該系統就會發出警告，提醒駕駛員；

3）自動緊急制動（AEB）：存在碰撞危險時對駕駛者進行警告，當碰撞預警持續一段時間后，駕駛?cè)巳羧晕床扇≈苿硬僮鳎到y(tǒng)將輔助駕駛員自動完成緊急制動；

6.駕駛模擬器可以對接傳感器融合實訓車線控底盤協議，對傳感器融合實訓車進行控制。

四、可完成的實訓項目應包括但不限于

1.仿真軟件認知與操作實訓。

2.自動駕駛ADAS系統操作。

3.控制仿真車實訓。

4.高精地圖自動駕駛實訓。

5.點云地圖制作及仿真車循跡實訓。

6.ACC功能參數調試實訓。

7.LKA功能參數調試實訓。

8.AEB功能參數調試實訓。

9.駕駛艙控制線控底盤實訓。

10.仿真自動駕駛系統控制線控底盤實訓等。
