全自動跟蹤太陽輻射儀
- [產品分類]：新能源風光互補太陽能實訓
- [規格型號]：TW-SNY12B
- [產品價格]：詢價
- [參數下載]：
- [聯系電話]：021-55884002
- [QQ]：
- [微信]：
- 已有 92905 人關注該產品
產品詳情

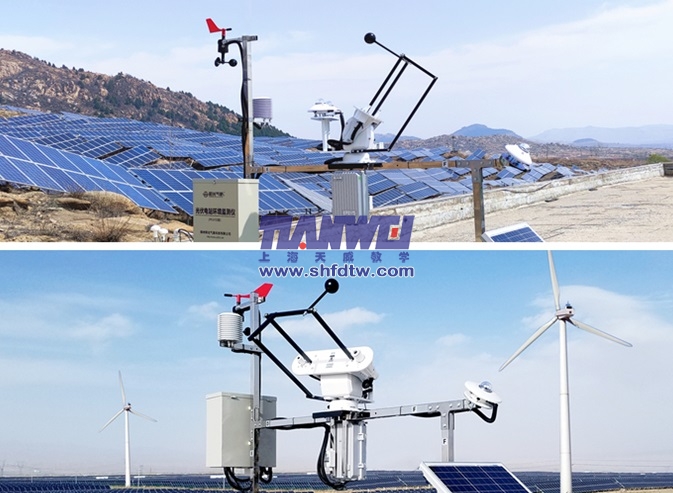

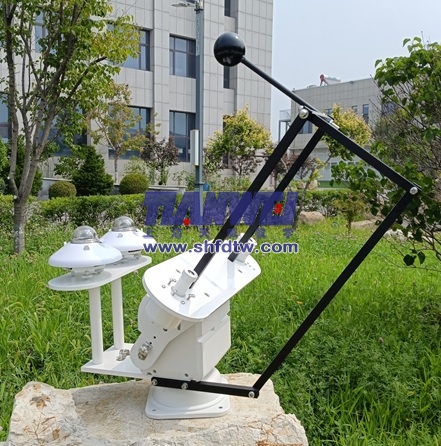

TW-SNY12B全自動跟蹤太陽輻射儀
一、儀器簡介
全自動跟蹤太陽輻射儀是目前最先進的無人值守型太陽輻射儀器，解決了國內太陽輻射儀器需人工維護的弊?。ㄌ貏e是直接輻射與散射輻射），滿足了全自動化測量的要求，它是將機器人控制技術與輻射儀器完美結合的產品， 系統采用光追蹤+旋轉角度測量+光照強度測量+跟蹤運行等綜合技術， 可保證高精度地跟蹤太陽。 同時測試太陽的五要素指標（總輻射，散射輻射，直接輻射，日照時間，太陽高度角，分光譜輻射），還具有強大的網絡通訊功能，測試數據可以遠程傳輸?shù)街付ǖ姆?wù)器?？蓱?yīng)用于氣象、太陽能、農業、建筑及科研教學等領域。
太陽高度角自動測量功能屬于國內首創，該技術填補了太陽高度角只能通過人工計算獲取的空白，為太陽能研究及建筑節能提供重要的數據保證。
其強大的通訊功能使光度計的測量數據可直接使用個人計算機實地讀取，也可通過MODEM遠程下載，還可通過靜地衛星GEOS、METEOSAT或GMS系統實時或延時傳輸。通過數據收集網，還可通過陽光智慧云平臺下載實時數據。
二、輻射儀技術指標與特點
2.1.測量要素內容
測量太陽輻射要素： 總輻射，直接輻射值，散射輻射，日照時間，太陽高度角，經度，緯度，海拔，GPS時間。
2.2. 工作方式
全自動測量，無人值守。采用二維自動跟蹤方式，太陽赤緯角跟蹤自動調整，可實現全天候自動對太陽的實時追蹤。
2.3. 材料與工作環境
整個儀器采用鋁合金材料制造，表面三防處理（防雨防震防雷電），可常年工作野外。工作環境溫度：-40℃～+80℃全天候運行。供電：交直流兩用，交流：220V，100W；直流：12V 60W。
2.4. 輻射儀工作原理
儀器是主要用于測量太陽和天空在不同方向、不同時間的輻射強度，來推算大氣汽溶膠的物理和光學性質，以及大氣光學厚度，渾濁度，水汽，臭氧等成分的特性。用于大氣環境監測，衛星校正等應用。由光學頭、控制箱和一個雙軸步進馬達系統組成，光學頭帶有兩個瞄準筒：一個用于測量太陽直射輻射不帶聚光透鏡，另一個用于天空輻射測量帶有聚光透鏡。在光學頭上還裝有四象限探測器用于太陽自動跟蹤時的微調?？刂葡鋬?nèi)裝有2個微處理器，分別用于數據獲取和步進馬達系統的控制。步進馬達系統具有方位和測量高度角兩個自由度，由時間方程來控制太陽的初步跟蹤，用四象限探測器系統作精密跟蹤。
儀器由底座、臺架、絲杠、齒輪箱、電機、微機控制器、輻射傳感器、電源等部分組成。跟蹤軟件按照太陽運動軌跡與光追蹤相結合方式運行。采用二維自動跟蹤方式，太陽赤緯角跟蹤自動調整，可實現全天候自動對太陽的實時追蹤。
其強大的通訊功能使光度計的測量數據可直接使用個人計算機實地讀取，也可通過MODEM遠程下載，還可通過靜地衛星GEOS、METEOSAT或GMS系統實時或延時傳輸。通過數據收集網，還可通過陽光智慧云平臺下載實時數據。
2.5. 全自動跟蹤器參數
a.電源電壓：AC 220V±l0%；
b.功率：交流供電：30W，太陽能供電：60W；
c.采用微機控制技術，二維角度自動跟蹤；
d.跟蹤精度：4小時小于±0.5°；
e.速率：5o/min；
f.運行環境：溫度：-30℃～+60℃， （室外全天候運行） 濕度：＜99%RH；
g.水平運行角度（太陽方位角）：0～270°；
h.垂直調整角度（太陽赤緯角）：-45°～+45°；
i.適應傳動方式：絲杠、齒輪等傳動方式；
j.整體重量：＜15kg。
k.GPS衛星定位追蹤技術，可以保證太陽被云遮擋時，弱光時刻跟蹤測量，精度小于5%
l.自動歸零功能：夜間12點儀器自動歸零，校準零點位置，保證第二天工作沒有累計誤差影響.
2.6.測量精度
A.總輻射（反射輻射）
水平表面上，在2π立體角內所接收到的太陽直接輻射和散射太陽輻射之和稱為總輻射（短波）?？傒椛涫禽椛溆^測最基本的項目?？傒椛溆每傒椛浔恚ㄒ喾Q天空輻射表）測量。
01.光譜范圍：280～3000nm；
02.測試范圍：0～2000W/m2；
03.精 度：<5%；
04.分 辨 率：1W/m2，0.01MJ/ m2；
05.信號輸出：0～20MV。
B.散射輻射
輻射中把來自太陽直射部分遮蔽后測得為散射輻射或天空輻射。系統采用直徑為60毫米的遮光黑球?qū)⒅鄙涔庹趽?，自?dòng)跟蹤器可保證黑球遮擋太陽的垂直入射光，這時總輻射表測得的數據為散射輻射。
01.光譜范圍：280～3000nm；
02.測試范圍：0～2000W/m2；
03.精 度：<5%；
04.分 辨 率：1W/m2，0.01MJ/ m2；
05.信號輸出：0～20MV。
C.直接輻射
測量垂直太陽表面（視角約0.5°）的輻射和太陽周圍很窄的環形天空的散射輻射稱為太陽直接輻射。太陽直接輻射是用太陽直接輻射表測量。
01.光譜范圍：280～3000nm；
02.測試范圍：0～4000W/m2；
04.精 度：<5%；
05.分 辨 率：1W/m2，0.01MJ/ m2；
06.信號輸出：0～20MV
D.日照時數定義
為太陽直接輻照度達到或超過120W/m2時間段的總和，以小時為單位，取一位小數。日照時數也稱實照時數。
01.日照時間：范圍：0～24小時；
02.精度：0.1小時；
03.信號輸出：由直接輻射值計算所得。
E.太陽高度角的測量
太陽高度角簡稱太陽高度，對于地球上的某個地點，太陽高度是指太陽光的入射方向和地平面之間的夾角。太陽高度是決定地球表面獲得太陽熱能數量的最重要的因素。 日升日落，同一地點一天內太陽高度角是不斷變化的。日出日落時角度都為零度，正午時太陽高度角最大。目前高度角都通過計算獲得，但誤差較大，輻射儀可以實時測量太陽高度角，精度較高，并可記錄全天的太陽高度角變化數據。
01.太陽入射角跟蹤精度： <±0.5°；
02.入射角跟蹤范圍：太陽赤緯角度0～90度；
03.信號輸出：RS232通訊格式。
F.GPS衛星定位指標： 記錄準確的太陽輻射位置信息，國際衛星授時.
顯示：經度，緯度，海拔，GPS時間
準確率： 地圖位置小于10米，時間小于0.1秒
G：凈全輻射
由天空（包括太陽和大氣）向下投射的和由地表（包括土壤、植物、水面）向上投射的全 波段輻射量之差稱為凈全輻射，簡稱凈輻射。凈全輻射是研究地球熱量收支狀況的主要資料。凈全輻射為正表示地表增熱，即地表接收到的輻射大于發射的輻射，凈全輻射為負表示地表損失熱量。凈全輻射用凈全輻射表測量。
01.光譜范圍：280～50000nm ；
02.測試范圍：-2000～+2000W/m2；
03.精 度：<5%；
04.分 辨 率：W/m2，0.01MJ/ m2；
H：分光譜輻射表：（3臺）
紫外輻射UVAB(280～400nm)；
光合輻射（光量子數）（400～700nm)；
近紅外輻射（700～3000nm) ；
I：長波輻射表：
遠紅外輻射（地球輻射）（3000～500000 nm）；
02.測試范圍：0～+2000W/m2
03.精 度：<5%；
04.分 辨 率：瞬時值： W/m2，累計量：0.01MJ/ m2；
2.7.系統配置
全自動跟蹤太陽輻射儀與PC-2C型多通道太陽輻射記錄儀及軟件可以構成太陽輻射監測系統：
A.輻射記錄儀技術參數
1.PC-2C型多通道太陽輻射記錄儀采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據6000條（存儲時間間隔可以設定），工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏（一屏顯示多路監測要素，可替代微機），輕觸薄膜按鍵。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持24小時以上，既可與微機同時監測，又可以斷開微機獨立監測。
2.顯示方式：大屏幕液晶漢字及圖形顯示，一屏顯示多路數據， 液晶尺寸：115*65(mm)。記錄儀具有先進的輕觸薄膜按鍵，操作簡單，實現對各路數據的實時觀測。
3.儀器尺寸：340×150×300（mm）。
4.重量：6.5Kg，金屬外殼。
5.工作環境：-40℃～+60℃ , 相對濕度小于90%。
6.通道數：8通道。
7.輸入范圍：±25mV。
8.準 確 度：0.5%。
9.內分辨率：±1μV。
10.顯示精度：1W。
11.顯示內容：日期，時間，輻射瞬時值、小時累計量及最大值、日累計量及最大值。
12.存儲內容：日期，時間，輻射瞬時值、小時累計量及最大值、日累計量及最大值。
13.供電電壓：AC:220V±10% 50Hz DC:12V 可外接太陽能供電裝置。
14.通訊接口：標準RS232計算機通訊接口；也可配置無線GPRS通信模塊實現遠程網絡通訊。
15.測試周期：30ms。
16.顯示周期：10s。
17.微機系統軟件：實時顯示各路光譜輻射瞬時值，累計量（小時，日），太陽高度角，輻射曲線圖。
B.系統工作環境
1.環境溫度：-40℃～+60℃；
2.相對濕度小于90%。
C.系統結構
1.測試支架為組合式結構，現場裝卸簡單；
2.系統按室外觀測儀器標準設計，具有防風，防水，抗腐蝕，耐高低溫的特點，適合在野外高原等氣候惡劣的環境使用。
D.電源系統
1.采用交直流兩用供電方式。在沒有交流電現場由充電電池供電，如果外配太陽能電池對蓄電池充電，可保證系統在沒電地區常年穩定工作；
2.充電電池連續工作時間：大于48小時；
3.太陽能電池功率：60W。
E.軟件說明
PC-2-T系統軟件可在windowsXT系統以上環境即可運行，實時顯示各路數據，每隔10秒更新一次，顯示各類輻射曲線圖，占總輻射的比例，及單位時間內各路輻射的累計量，檢測數據自動存儲（存儲時間可以設定），與打印機相連自動打印數據，數據存儲量達十年以上，數據為EXCEL標準格式可供它軟件調用。
三、TW-SNY12B全自動跟蹤太陽輻射監測系統配置清單
