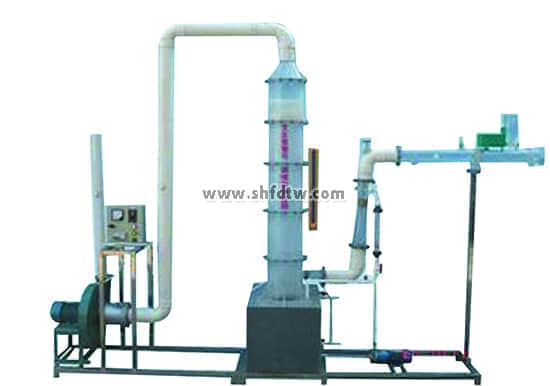

TW-HJ549 文丘里除塵器性能測定實驗裝置

設備特點：

1.設備布局合理、美觀，結構清晰，整體感強。

2.文丘里洗滌器為透明有機玻璃制造，可有效觀察流體在實驗過程中的現象。

實驗目的：

1．了解文丘里除塵器結構形式和除塵機理。

2．掌握文丘里除塵器主要性能指標的測定方法。

3．掌握文丘里除塵器的除塵效率測定方法。

4．掌握文丘里除塵器的壓力損失和阻力系數的測定方法。

主要配置：

吸風裝置、有機玻璃主體、文丘里除塵裝置、水泵、流量計、儲液箱、進出口風管、斜管微壓計、畢托管、U型壓差管、支架、排氣管道、發塵裝置。

技術參數：

1、環境溫度：5℃～40℃，配電：380V，三相四線制  功率1100W。

2、風管尺寸：直徑Φ110管道，由引水裝置、文丘里管本體及脫水器三部分組成。

3、文丘里除塵塔：尺寸Φ200×1500mm,材質優質有機玻璃.

4、抽風機，高壓離心風機：功率1.1KW，轉速2900r/min。

5、水泵：額定流量10L/min，功率90W，揚程8m。

6、水箱：尺寸400×400×300mm，優質PVC材質。

7、氣體喉管流速15m/s。

8、液氣比0.3-1.5（L/m3），有效除塵率95%。

9、控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。

10、外形尺寸：1800×500×2200mm，框架為可移動式設計，帶腳輪及禁錮腳。
