槽系夾具拆裝教學模型
- [產品分類]：機械構造與創新實驗
- [規格型號]：TW-Z31
- [產品價格]：詢價
- [參數下載]：
- [聯系電話]：021-55884002
- [QQ]：
- [微信]：
- 已有 18684 人關注該產品
產品視頻
產品詳情
TW-Z31槽系夾具拆裝教學模型
一、設備概述
本產品根據工業用槽系組合夾具演變而成，采用全鋁合金為原材料，精細加工而成。并配有夾緊工件；做了氧化處理，使用壽命大大提高；重量更輕，適合學生動手搭接組裝夾具，降低操作難度，安全性方面也得到保障。為高校提供一個既價格實惠，又能滿足教學需求的教學新型產品；節約成本，具有前瞻性和指引性。是日常機械拆裝實驗室中較為實用的教學用具。

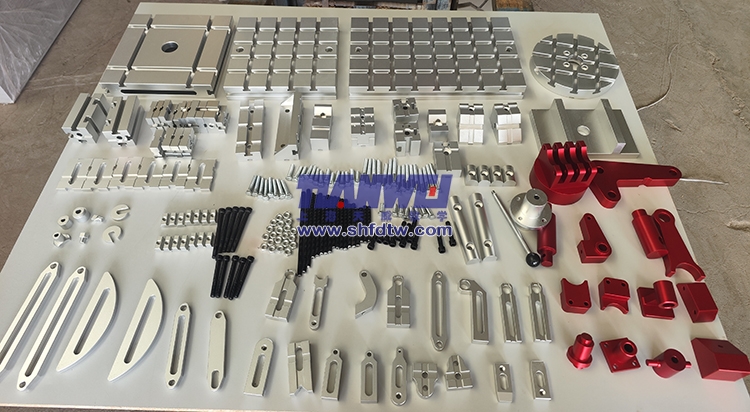

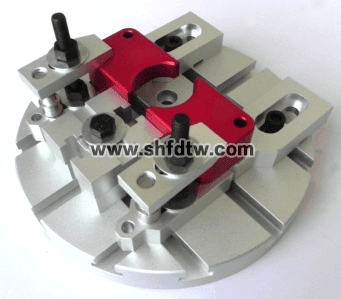

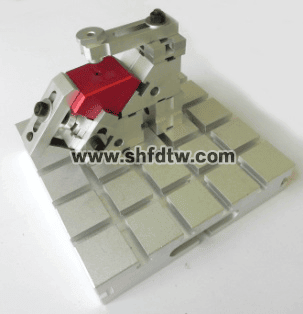

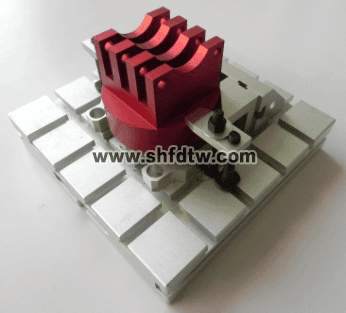

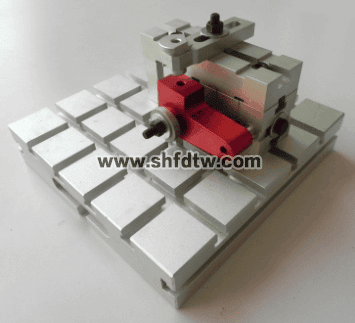

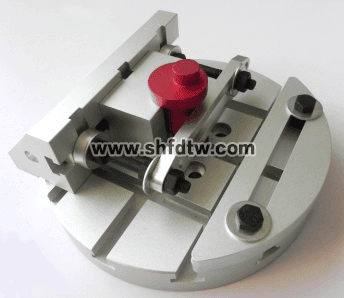

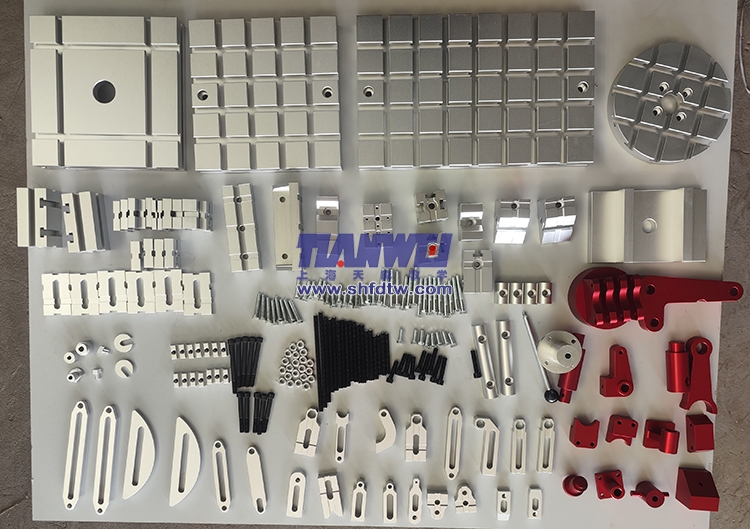

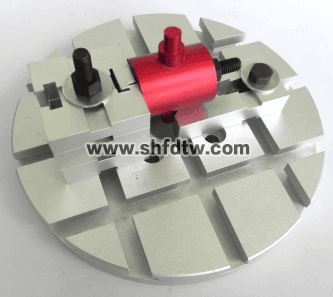

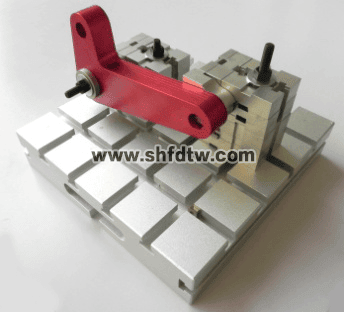

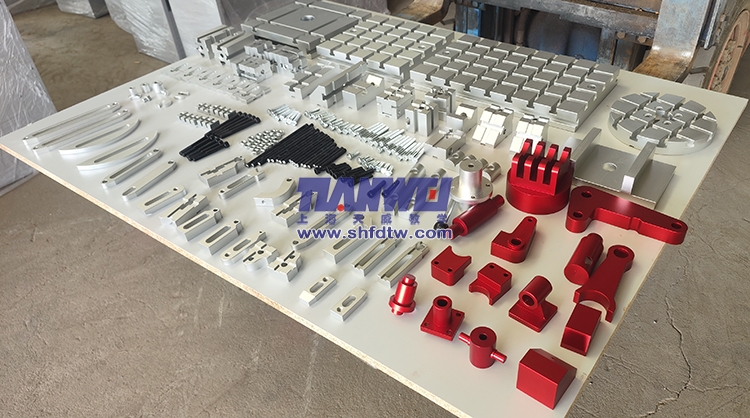

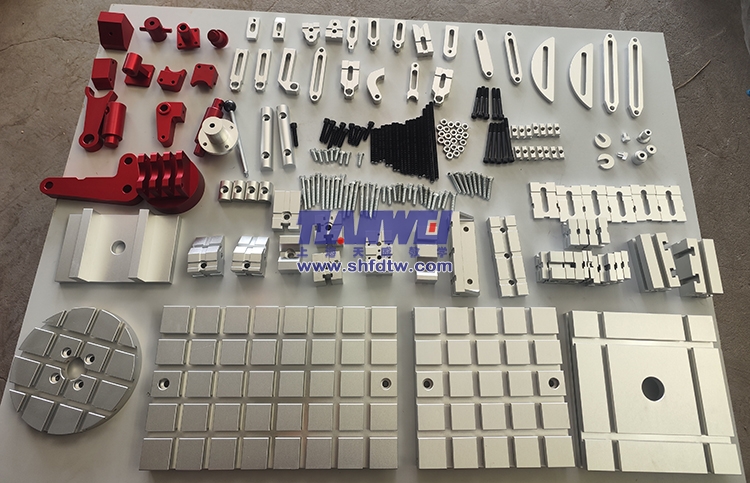

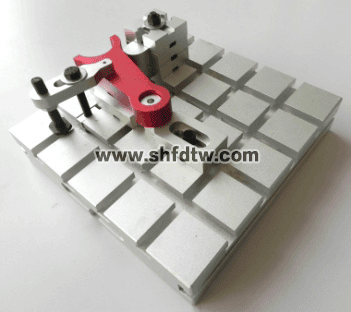

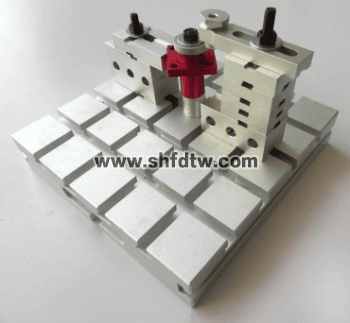

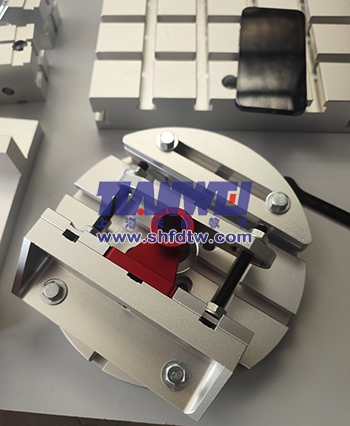

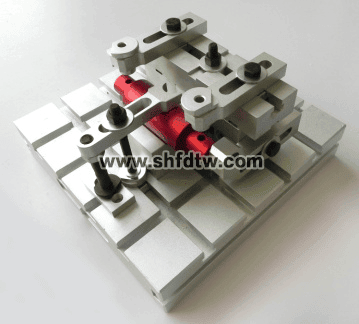

實物展示圖
二、技術參數
1、材質為鋁合金，表面采用噴砂氧化處理。

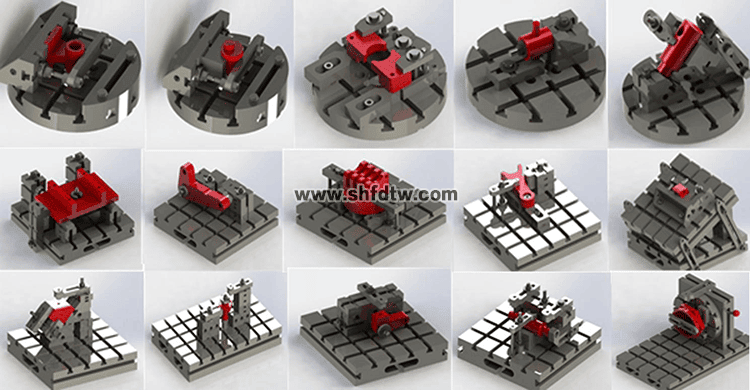

2、能搭建15種槽系組合夾具方案；
3、可根據學校指定要求定做產品；

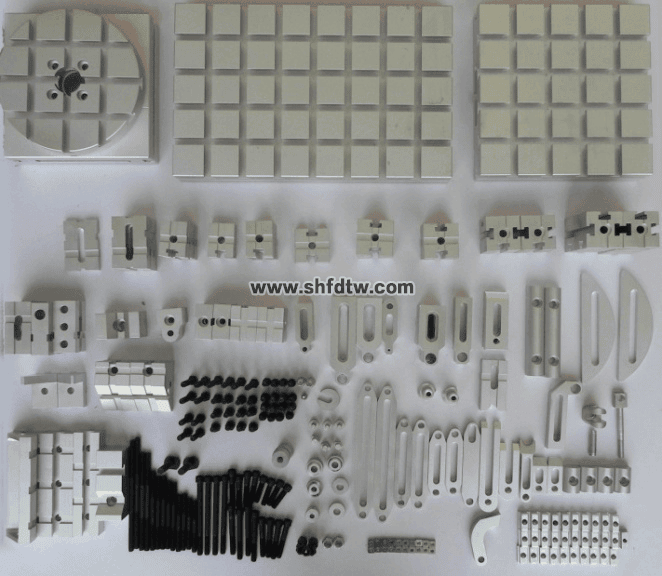

三、槽系組合夾具配置清單
|
序號
|
名稱
|
規格
|
數量
|
|
1
|
正方形基礎板
|
SJ2225-Z100_3
|
1
|
|
2
|
伸長板
|
SJ2225-Z261_3
|
1
|
|
3
|
端孔定位支撐
|
SJ2225-Z282_3
|
1
|
|
4
|
三槽正方形支撐
|
SJ2225-Z205_2
|
2
|
|
5
|
等長雙頭螺柱B級
|
[GBT901-1988][M10×140]
|
2
|
|
6
|
大墊圈_A級
|
[GBT96_1-2002][10]
|
6
|
|
7
|
1型六角螺母_A級和B級
|
[GBT6170-2015][M10]
|
4
|
|
8
|
V型支撐
|
SJ2225-Z241_2
|
1
|
|
9
|
雙槽正方形墊板
|
SJ2225-Z201_3
|
1
|
|
10
|
單面槽鉆模板
|
SJ2225-Z411_5
|
2
|
|
11
|
快換鉆套
|
SJ2225-Z441_36
|
2
|
|
12
|
偏心鉆模板
|
SJ2225-Z400_5
|
1
|
|
13
|
叉型壓板
|
SJ2225-Z530_1
|
1
|
|
14
|
T型鍵
|
GB/T 1568-2008
|
2
|
|
15
|
圓形定位圈
|
GB/T 41860.2-2022
|
1
|
|
16
|
T型鍵19
|
GB/T 1568-2008
|
3
|
|
17
|
T型鍵14
|
GB/T 1568-2008
|
1
|
|
18
|
六角頭螺栓全螺紋_C級
|
[GBT5781-2016][M10×25]
|
1
|
|
19
|
六角頭螺栓全螺紋_C級
|
[GBT5781-2016][M10×80]
|
2
|
|
20
|
等長雙頭螺柱B級
|
[GBT901-1988][M10×130]
|
1
|
|
21
|
正方形基礎板
|
|
1
|
|
22
|
長方形墊板1
|
(長200×寬100×高100,尺寸可以根據基礎版適配)
|
3
|
|
23
|
長方形墊板2
|
(長150×寬100×高100,尺寸可以根據基礎版適配)
|
6
|
|
24
|
雙槽正方形墊板1
|
(長100×寬100×高100,尺寸可以根據基礎版適配)
|
2
|
|
25
|
雙槽正方形墊板2
|
(長200×寬200×高100,尺寸可以根據基礎版適配)
|
2
|
|
26
|
雙槽正方形墊板3
|
(長150×寬150×高100,尺寸可以根據基礎版適配)
|
2
|
|
27
|
T型鍵14
|
GB/T 1568-2008
|
1
|
|
28
|
定位墊塊
|
(長100×寬100×高100,尺寸可以根據基礎版適配)
|
1
|
|
29
|
平墊33圈A級
|
[GB/T97_1-2002][10]
|
4
|
|
30
|
1型六角螺母35_A級和B級
|
[GB 6178-1986][M1037]
|
1
|
|
31
|
沉孔鉆模板
|
38SJ2225-Z412_1
|
1
|
|
32
|
39菱形定位銷
|
SJ240225-Z315_8
|
1
|
|
33
|
快換墊圈
|
SJ2225-Z643_1
|
2
|
|
34
|
T型鍵19
|
|
4
|
|
35
|
大墊圈_A級
|
[GBT96_1-2002][10]
|
2
|
|
36
|
T型鍵
|
|
1
|
|
37
|
等長雙頭螺柱B級
|
[GBT901-1988][M10×130]
|
1
|
|
38
|
等長雙頭螺柱B級
|
[GBT901-1988][M10×100]
|
2
|
|
39
|
六角頭螺栓全螺紋_C級
|
[GBT5781-2016][M10×40]
|
1
|
