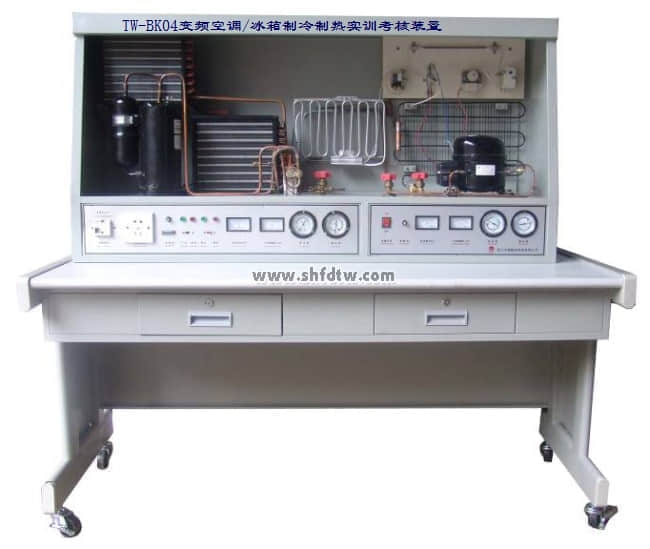

TWB-JD13變頻空調/冰箱制冷制熱實訓考核裝置
一、產品概述：
上海天威教學實驗設備有限公司TWB-JD13變頻空調/冰箱制冷制熱實訓考核裝置是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”，按照職業教育的教學和實訓研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
TWB-JD13變頻空調/冰箱制冷制熱實訓考核裝置也適合技工學校、職業培訓學校、職教中心、鑒定站（所）、制冷類專業《制冷設備維修工（初級、中級、高級）》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。
二、產品特點：
1、系統集模擬空調、模擬冰箱于一體，采用真實的制冷機組，滿足實際教學
2、配置了2套系統，分別為空調系統1套、直冷/間冷式電冰箱綜合系統1套，可同時滿足對空調、冰箱實訓操作考核的；
3、集空調、冰箱的制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊，與實際空調、冰箱制冷系統、電氣系統一致；
4、能直觀展示熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、信號燈，使整個熱泵分體空調系統、冰箱系統的實時工作狀態一目了然；
5、管路中設有視液鏡可觀察制冷劑狀態；有模擬故障設置，學生可根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。
三、技術參數：
1、輸入電源：單相三線AC220V±10%50Hz
2、裝置容量：＜1.2kVA
3、外形尺寸：1580mm×730mm×1700mm
4、制冷劑類型：空調R22、冰箱600a
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、基本結構
整機由電源控制屏、實訓桌、故障箱、測試箱等部份組成。
（一）電源、儀表控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：
1、交流電源控制單元：單相三線制220V交流電源供電，交流電壓表2只測量范圍０～250V,用于監測電網電壓，交流電流表2只測量范圍分別為０～5A、０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制。
2、制冷系統壓力檢測單元：提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于測量空調、冰箱系統的高、低壓側壓力。
3、溫度檢測單元：提供三位半數字溫度表2只，用波段開關切換，顯示不同點的溫度變化情況。
4、電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
（二）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，造形美觀大方；設有兩個大抽屜，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。
（三）實訓箱
1、故障箱
提供模擬空調與模擬冰箱故障箱各1個，提供常見的故障設置點，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等?？照{模擬故障開關量20個、冰箱模擬故障開關量18個，滿足多點故障設置。
2、測試箱
提供1個空調電氣線路測試箱、1個直冷電冰箱電氣控制線路測試板、1個間冷電冰箱電氣控制線路測試板，通過測試箱對電氣系統進行測量、分析、排故。
（四）實訓系統詳細配置表
|
序號
|
設備名稱
|
數量
|
|
1
|
變頻制冷壓縮機
|
1臺
|
|
2
|
1/9匹電冰箱制冷壓縮機
|
1套
|
|
3
|
熱泵分體式模擬空調制冷系統機組
|
1套
|
|
4
|
變頻空調控制電路系統（室內控制電路板、室外控制電路板、功率驅動器、遙控器等）
|
1套
|
|
5
|
鋼絲式冷凝器（17檔）
|
1套
|
|
6
|
直冷式模擬電冰箱制冷系統
|
1套
|
|
7
|
間冷式模擬電冰箱制冷系統
|
1套
|
|
8
|
直冷式電冰箱控制電路
|
1套
|
|
9
|
間冷式電冰箱控制電路
|
1套
|
|
10
|
總電源開關（漏電斷路器）
|
1只
|
|
11
|
系統電壓表（0～250V）、電流表(0～10A）
|
2套
|
|
12
|
真空壓力表
|
4只
|
五、實訓項目：
初級技工基本技能實訓
1、制冷系統專用工具的基本操作
2、制冷系統管件焊接
3、制冷系統的檢漏
4、制冷系統的抽真空與充注制冷劑
中級技能實訓（設計、安裝、調試及檢修）
5、變頻空調系統調試
6、直冷電冰箱系統調試
7、間冷電冰箱系統調試
8、冰箱制冷系統故障
9、變頻空調制冷系統故障
10、電冰箱檢測與故障分析
11、變頻空調檢測與故障分析
