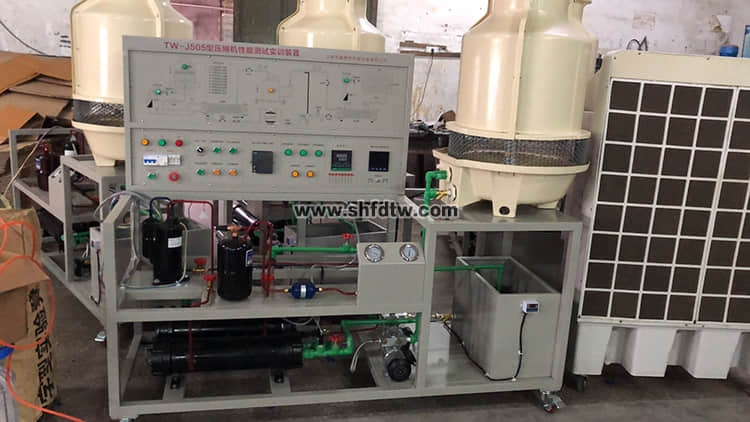

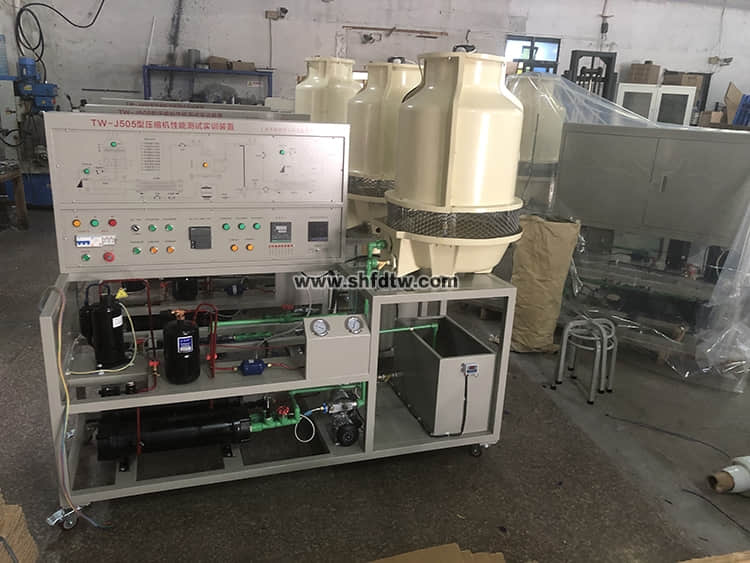

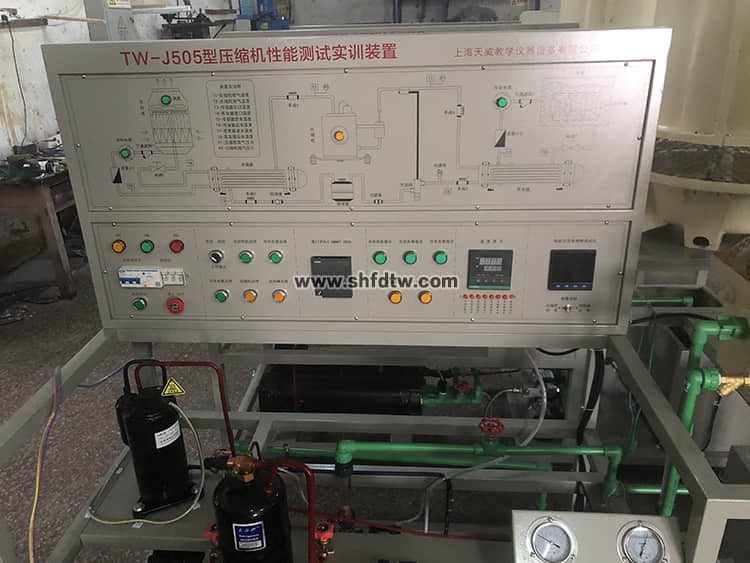

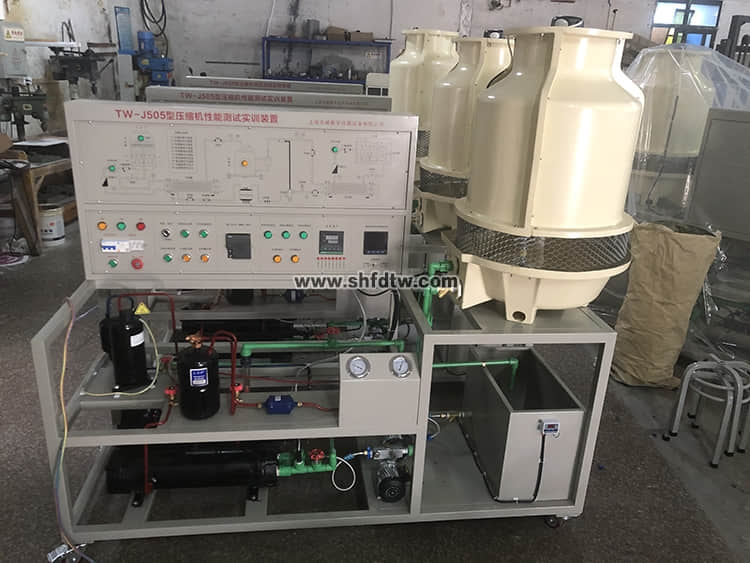

TW-J505型壓縮機性能測試實訓裝置

主要用途：
TW-J505型壓縮機性能測試實訓裝置性能參數的測定及制冷循環基本原理的演示，試驗工況調節、試驗數據采集及試驗數據處理有手動和自動兩種方式。適用于職業院校制冷專業相關課程的教學實訓實驗臺。

技術要求及主要參數：
(1) 輸入電源：三相四線制 AC380V±10% 50Hz

(2) 裝置容量：＜4kVA

(3) 制冷劑：R22

(4) 第二制冷劑：R123

(5) 制冷量：2.5 kg

(6) 外形參考尺寸：1500×700×1700 mm3

(7) 設備詳細配置：
實訓平臺：長×寬×高為1500mm×700mm×1700mm 1臺
PLC主機：西門子 smert cr20
其它部分：被測壓縮機、冷凝器、冷卻塔、水泵、電磁流量計、電動調節閥、視液鏡、干燥過濾器、手動節流閥、儲液器、量熱器、加熱器 1套。

(8) 實驗項目：
⑴熟悉蒸汽壓縮式制冷循環系統的基本結構和工作原理；
⑵了解國際標準GB/T5773—2004容積式制冷壓縮機性能使用方法；
⑶利用蒸發器液體載冷劑循環法(主測法)求制冷壓縮機制冷量；
⑷利用水冷冷凝器熱平衡法(輔測法)求制冷壓縮機制冷量；
⑸主、輔測制冷量相對誤差的計算與分析；
⑹制冷機組能效比的計算與分析
(9) 每套圓形鐵凳2個 西門子 smert cr20西門子 smert cr20
