TW-HJ549 文丘里除塵器性能測定實驗裝置
TW-HJ549 文丘里除塵器性能測定實驗裝置在教學中的應用與實踐
在環境工程專業的教學實踐中，TW-HJ549文丘里除塵器性能測定實驗裝置以其直觀的結構和豐富的實驗內容，成為培養學生實踐能力的重要平臺。
在現代環保技術教學中，實驗裝置是連接理論知識與工程實踐的重要橋梁。TW-HJ549 文丘里除塵器性能測定實驗裝置便是這樣一款在職業院校環境類專業中發揮關鍵作用的教學設備。
今天，我將結合教學實踐，為大家介紹這款裝置的特點、功能以及在教學中的應用價值。
一、裝置結構與工作原理

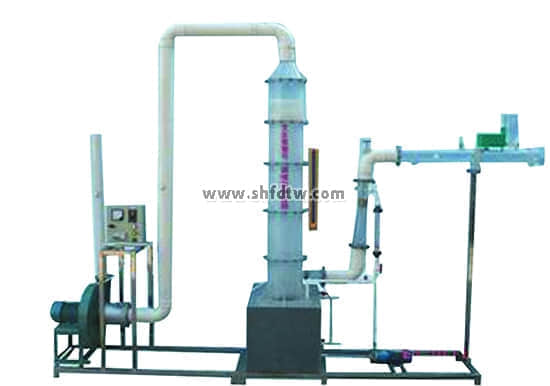

TW-HJ549 文丘里除塵器性能測定實驗裝置布局合理、結構清晰，整體感強5。其主要由吸風裝置、有機玻璃主體、文丘里除塵裝置、水泵、流量計、儲液箱、進出口風管、斜管微壓計、畢托管、U型壓差管、支架、排氣管道和發塵裝置等組成5。
文丘里洗滌器采用透明有機玻璃制造，這使得學生能夠清晰觀察流體在實驗過程中的現象和內部結構5。
裝置的風管尺寸為直徑Φ110管道，由引水裝置、文丘里管本體及脫水器三部分組成5。文丘里除塵塔尺寸為Φ200×1500mm，同樣采用優質有機玻璃材質，既保證了觀察效果，又確保了設備的耐用性5。
二、技術參數與性能
該裝置需要在環境溫度5℃～40℃下運行，配電為380V三相四線制，功率1100W5。其核心動力來源是高壓離心風機，功率1.1KW，轉速2900r/min5。
供水系統包括額定流量10L/min的水泵（功率90W，揚程8m）和尺寸為400×400×300mm的優質PVC材質水箱5。
裝置的性能參數十分出色：氣體喉管流速可達15m/s，液氣比在0.3-1.5 L/m3范圍內，有效除塵率高達95%5。這些參數為學生提供了研究各因素對除塵器性能影響規律的廣闊空間1。
三、教學應用與實驗內容
通過TW-HJ549裝置，我們能夠?qū)崿F(xiàn)以下實驗教學目標：
-
了解文丘里除塵器結構形式和除塵機理5：學生可以直觀觀察文丘里除塵器的內部結構，理解其利用高速氣流霧化液滴捕集顆粒以達到凈化氣體目的的機理6。
-
掌握文丘里除塵器主要性能指標的測定方法5：包括處理氣體流量、壓力損失、耗水量及液氣比等性能指標的測定1。
-
掌握文丘里除塵器的除塵效率測定方法5：通過質量濃度法，用等速采樣法測出除塵器進、出口管道中氣流平均含塵濃度，計算除塵效率6。
-
研究各因素對文丘里除塵器性能影響的規律1：學生可以通過改變操作條件，研究喉口速度、液氣比等因素對除塵效率和壓力損失的影響。
在實驗過程中，我們通常會指導學生分組進行，培養團隊協作精神和數據分析能力。學生需要記錄實驗數據，分析氣體流量與壓力損失的關系，繪制性能曲線，并完成詳細的實驗報告。
四、教學價值與意義
TW-HJ549 文丘里除塵器性能測定實驗裝置在環境工程專業的教學中具有不可替代的價值：
-
理論與實踐結合：裝置幫助學生將《大氣污染控制技術》等課程中的理論知識與實踐操作相結合，深化對文丘里除塵器工作原理和性能特點的理解6。
-
培養實踐能力：通過實際操作，學生不僅掌握了文丘里除塵器性能測定的基本方法，還培養了動手能力、數據分析和解決問題的能力。
-
激發創新思維：在掌握基本操作后，我們會鼓勵學生設計不同工況的實驗，研究各因素對除塵器性能的影響，培養他們的創新思維和科研能力。
-
職業素養養成：實驗過程中的嚴謹操作、數據記錄和結果分析，有助于培養學生未來從事環保工作所需的職業素養和嚴謹態度。
五、操作注意事項
在教學過程中，我們特別重視安全操作教育，要求學生注意以下事項：
-
確保設備可靠接地，檢查電氣線路是否完好 before 通電；
-
啟動風機前檢查風閥是否處于關閉狀態，避免電機過載；
-
先啟動水泵后啟動風機，避免干塔運行；
-
調節流量時緩慢操作，避免突然增大或減少流量造成設備沖擊；
-
實驗結束后，先關閉風機再關閉水泵，確保設備得到充分清洗。
結語
TW-HJ549 文丘里除塵器性能測定實驗裝置是我們學校環境類專業的重要教學設備，它為同學們提供了理論與實踐結合的寶貴平臺。通過這款裝置的實驗學習，學生們不僅能夠深入理解文丘里除塵器的工作原理和性能特點，還能掌握實際工程中的操作技能和數據處理方法，為將來從事環保行業打下堅實基礎。
作為教師，我們將繼續探索更加有效的教學方法，充分發揮這類實驗裝置在教學中的作用，培養更多高素質的環境保護技術技能人才。
希望這篇文章能夠幫助大家更好地了解TW-HJ549文丘里除塵器性能測定實驗裝置的教學價值。歡迎各位同仁交流探討，共同提高環境工程專業的教學水平！
