TW-RG712大容器內水沸騰放熱試驗臺


探索熱能奧秘：TW-RG712大容器內水沸騰放熱試驗臺教學實踐

科學真理隱藏在現象背后，唯有親手實踐才能揭開其神秘面紗。

在我們職業院校的熱工課程教學中，沸騰換熱這一章節歷來是學生理解的難點。抽象的概念如何轉化為直觀認知？我們引入了TW-RG712大容器內水沸騰放熱試驗臺，通過親手操作和觀察，學生們不僅理解了沸騰換熱的原理，更點燃了對熱工學的濃厚興趣。

今天，我就與各位同仁分享這一設備在教學中的應用心得，希望能為您的教學實踐提供參考。

一、認識TW-RG712試驗臺：不只是設備，更是移動實驗室

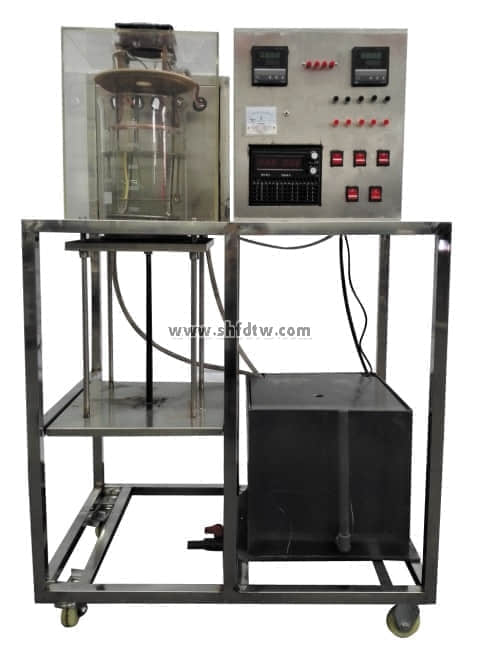

TW-RG712大容器內水沸騰放熱試驗臺是一款專為教學實踐設計的綜合性實驗裝置。它由可上下移動的試件本體、可控硅低電壓大電流可調穩壓整流器、標準電阻、分壓箱等核心部件組成，構成了一個完整的沸騰換熱研究系統。

設備采用不銹鋼可移動支架，帶剎車輪設計，方便在不同實驗室間靈活移動。考慮到職業院校學生培養的特點，設備的設計兼顧了安全性與可視性：有機玻璃安全罩確保學生能夠清晰觀察沸騰現象的同時，也有效防止?fàn)C傷事故的發生。

技術參數方面，設備輸入電源為單相AC220V±10% 50Hz，功率2.0KW，適合實驗室常規電源接入。不銹鋼薄壁試件直徑僅φ3mm，確保了熱量傳遞的高效性與測量的精確性。

二、教學應用：從理論到實踐的橋梁

1. 實驗?zāi)繕?biāo)與課程銜接

在我們的教學安排中，該試驗臺主要服務于三個層次的教學目標：

  • 基礎認知：觀察水在大容器內沸騰的現象，建立水泡狀沸騰的感性認識

  • 技能培養：通過改變?cè)嚰嶝?fù)荷，測定不同工況的電加熱功率及表面溫度，掌握基本的熱工測量方法

  • 數據分析能力：計算沸騰換熱系數，繪制大容器內水泡狀沸騰區的沸騰曲線

這些實驗內容與《工程熱力學》、《傳熱學》等核心課程的理論教學緊密結合，實現了“理論-實踐-再理論”的閉環學習流程。

2. 實驗操作指導要點

在指導學生操作過程中，我特別強調以下幾個關鍵環節：

安全預備階段：首先檢查電氣接線是否完好，水位是否適當，確保有機玻璃安全罩就位。這是培養職業素養的關鍵環節。

數據測量階段：引導學生逐步調整熱負荷，觀察不同熱流密度下的沸騰狀態變化，同時記錄電壓、電流及表面溫度值。此處，我常提醒學生注意“非穩態到穩態的過渡過程”，這是理解沸騰換熱動態特性的關鍵。

現象觀察環節：鼓勵學生細致描述從自然對流到核態沸騰乃至膜態沸騰的轉變過程，特別是臨界熱流密度點的出現特征。這一環節往往能激發學生最大的好奇心。

3. 典型教學案例分享

去年，我在傳熱學課程中設置了一個探索性實驗項目：不同表面狀況對沸騰換熱的影響。學生分組對試件表面進行不同處理（拋光、粗糙化等），然后比較沸騰曲線的差異。

結果出乎意料：一組學生發現輕微粗糙表面反而促進了氣泡生成，提高了換熱效率。這一發現引發了全班對表面性質在沸騰換熱中作用的激烈討論，最終促使他們查閱更多文獻，形成了超出課程要求的研究報告。

三、沸騰曲線繪制與分析：教學的關鍵環節

沸騰曲線的繪制是TW-RG712試驗臺實驗的核心成果，也是學生理解的難點。在教學中，我采用分步解析的方法：

首先引導學生將實驗數據標注在“熱流密度-過熱度”坐標系中，然后連接各點形成曲線。接下來，分段解讀曲線特征：

  • 自然對流段：熱量傳遞主要依靠浮力引起的流體運動

  • 核態沸騰段：氣泡生成、長大和脫離成為主要換熱機制，曲線斜率急劇增大

  • 過渡沸騰段：部分表面被蒸汽膜覆蓋，換熱不穩定

  • 穩定膜態沸騰：完整蒸汽膜形成，換熱依靠輻射和導熱共同作用

通過這一過程，學生不僅掌握了沸騰曲線的繪制技能，更重要的是理解了不同沸騰形態的物理本質，為后續課程如鍋爐設計、高熱流密度散熱設備開發等奠定了基礎。

四、職業能力培養：超越課本的收獲

TW-RG712試驗臺的應用，帶來的遠不止學科知識的提升。在長期教學實踐中，我觀察到這一設備在學生職業能力培養上的多重價值：

  • 團隊協作能力：實驗需要小組成員分工配合，培養溝通與協作精神

  • 數據處理能力：從原始數據到曲線繪制，再到換熱系數計算，全面提升工程數據處理技能

  • 問題解決能力：實驗中遇到的異?，F(xiàn)象和故障，迫使學生分析原因、尋找解決方案

這些軟技能的培養，正是職業院校學生未來職場競爭力的關鍵所在。

教育家杜威曾說：“教育是生活的過程，而不是未來生活的準備?！?/span> 通過TW-RG712試驗臺，我們?yōu)閷W(xué)生創造的正是這種在真實中學習、在動手中思考的教育體驗。

如果您也在熱工課程教學中尋找更有效的教學手段，不妨嘗試引入這一設備。它已不僅僅是教學工具，更是激發學生工程興趣和創新的催化劑。

希望本文對您的教學實踐有所啟發，歡迎交流探討更多熱工實驗教學的經驗與方法！
