TW-RG729自由對流橫管管外放熱系數測試裝置

探索熱工奧秘：TW-RG729自由對流橫管管外放熱系數測試裝置詳解

在熱工實驗教學中，有一款設備能夠讓學生直觀觀察和理解自由對流換熱現象，它就是TW-RG729自由對流橫管管外放熱系數測試裝置。

作為一名職業院校熱工課程教師，我深知實驗設備在熱工教學中的重要性。今天，我想向各位同學詳細介紹我們實驗室新引進的TW-RG729自由對流橫管管外放熱系數測試裝置。這款裝置不僅能夠幫助我們理解抽象的熱工概念，更能通過親手操作加深對自由對流換熱原理的掌握。

一、裝置概述與實驗?zāi)繕?biāo)

TW-RG729自由對流橫管管外放熱系數測試裝置是專門為職業院校熱工實驗課程設計的教學設備。它通過直觀的實驗現象和精確的數據測量，幫助學生從實踐角度理解自由對流換熱的基本原理和規律。

通過該裝置，我們主要希望同學們達成三個實驗?zāi)繕?biāo)：一是掌握水平單管的自由運動放熱系數的測定方法；二是學會處理實驗數據，計算放熱系數；三是能夠根據對自由運動散熱的相似分析，整理出準則方程式。這些目標涵蓋了熱工實驗的基本技能，為今后從事相關專業技術工作奠定基礎。

二、裝置結構與技術特點

TW-RG729測試裝置由多個精密部件組成，每一部分都有其獨特功能：

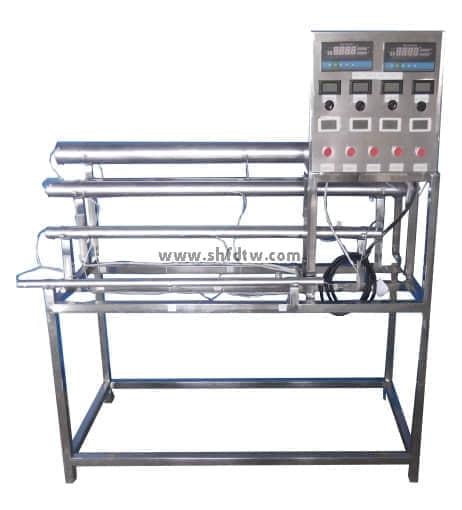

該裝置的核心是四根不同長度和直徑的電鍍紫銅管，典型的規格包括Φ80mm×1600mm、Φ60mm×1400mm、Φ40mm×1200mm和Φ25mm×1000mm等不同尺寸。這些不同尺寸的銅管并非隨意選擇，而是為了滿足幾何相似性的實驗要求，使我們可以研究尺度變化對放熱過程的影響。

每根銅管內部都裝有精心設計的電加熱器，通過電子集成固體調壓模塊實現無級調節，這樣可以精確控制加熱功率。功率調節范圍覆蓋了≤800W、≤600W、≤400W、≤200W等多個級別，適合不同工況下的實驗需求。

溫度測量系統是裝置的另一個亮點。管壁及空氣溫度采用進口DS18B20傳感器，測量范圍達到-55～+127℃，精度為±0.2FS。這種高精度傳感器能夠準確捕捉溫度變化，為實驗提供可靠數據。

整個裝置的電源配置為單相AC220V±10%、50Hz，功率約3.0KW，適合實驗室環境使用。裝置的外形通常為不銹鋼可移動支架，尺寸約為1700×800×1600mm，帶雙剎車輪，移動和固定都十分方便。

三、實驗原理與方法

自由對流橫管管外放熱系數測試實驗基于能量平衡原理。當我們對銅管進行電加熱時，熱量通過兩種方式散發到周圍環境中：對流和輻射。因此，我們對流換熱量為總加熱量與輻射換熱量之差。

實驗過程中，我們需要同時測量多個參數：每根橫管管壁的平均溫度、管內電加熱器的電流和電壓，以及管壁周圍空氣溫度。通過這些測量值，我們可以計算出具體的放熱系數。

實驗步驟通常包括：正確連接線路并接通電源；選擇任一直徑的實驗管進行加熱，通過調壓器將管壁溫度控制在120℃左右；等待系統穩定后開始測量管壁溫度；間隔半小時再次記錄，直到兩組數據接近；取兩組接近的數據平均值作為計算依據；實驗結束后，將調壓器調整回零位，切斷電源。

四、實驗教學應用與數據分析

在實驗教學中，TW-RG729測試裝置能夠幫助我們完成多種教學任務。通過它，同學們可以觀察自由對流換熱的現象，學習儀器儀表的使用方法，掌握實驗數據的處理技巧，并培養科學分析問題的能力。

實驗數據的整理是整個實驗過程中的重要環節。我們需要根據測量得到的電壓U、電流I、管壁溫度tw、空氣溫度tf等參數，計算出熱平衡放熱量Q、對流放熱量Qc、放熱系數α以及格拉曉夫數Gr和努塞爾數Nu等無量綱準則數。最終，我們可以整理出準則方程式，描述自由對流換熱的規律。

這一數據處理過程不僅鍛煉了同學們的計算能力，更重要的是培養了科學研究的思維方式——從現象觀察到數據測量，再到規律提煉，這是工程技術人員的核心素養。

五、教學價值與展望

TW-RG729自由對流橫管管外放熱系數測試裝置在熱工教學中具有不可替代的價值。它將抽象的概念轉化為具體的實驗現象，將復雜的原理轉化為直觀的數據關系，極大地促進了學生對熱工知識的理解和掌握。

通過這款裝置的實驗訓練，同學們不僅能夠加深對自由對流換熱原理的理解，更能夠培養嚴謹?shù)目茖W(xué)態度和扎實的動手能力。這些素養對于職業院校學生尤為重要，是未來就業和發展的重要基石。

隨著教育技術的不斷發展，我相信這類實驗裝置將繼續升級改進，可能會增加更先進的傳感器、更智能的數據采集系統以及更強大的分析軟件。但無論技術如何進步，其核心目標不會改變——為學生提供最好的實踐學習體驗。

希望同學們能夠充分利用這樣的實驗設備，在動手實踐中感受熱工學的魅力，培養專業興趣，為未來的職業生涯奠定堅實基礎。畢竟，實踐出真知，尤其是在熱工這樣的工程學科中，沒有什么比親手實驗更能深化理解的了。
