TW-RG720熱管換熱器實驗裝置
探索熱能奧秘：TW-RG720熱管換熱器實驗裝置教學實踐
科學真理隱藏在現象背后，唯有親手實踐才能揭開其神秘面紗。
在我們職業院校的熱工課程教學中，熱管換熱器這一章節歷來是學生理解的難點。抽象的概念如何轉化為直觀認知？我們引入了TW-RG720熱管換熱器實驗裝置，通過親手操作和觀察，學生們不僅理解了換熱原理，更點燃了對熱工學的濃厚興趣。
今天，我就與各位同仁分享這一設備在教學中的應用心得，希望能為您的教學實踐提供參考。
認識TW-RG720試驗臺：不只是設備，更是移動實驗室

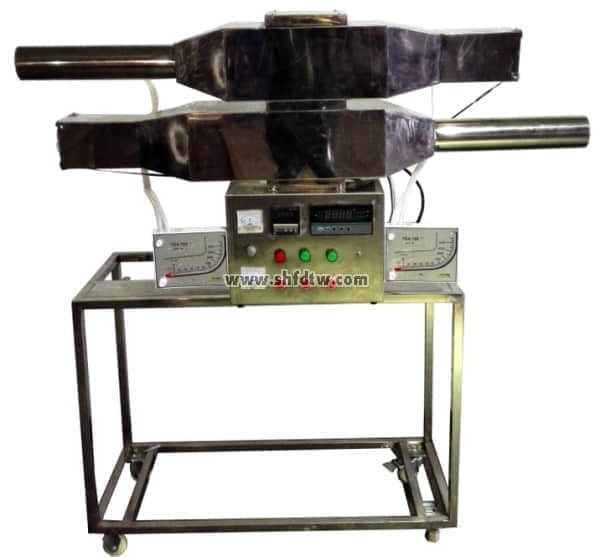

TW-RG720熱管換熱器實驗裝置是一款專為教學實踐設計的綜合性實驗裝置。它由翅片式（鋁軋片管）熱管換熱器、電加熱器組、冷熱端風機、風量調節閥門、測速笛形管、數顯式測溫系統和工作臺等核心部件組成，構成了一個完整的熱管換熱研究系統。
設備采用不銹鋼可移動支架，帶剎車輪設計，方便在不同實驗室間靈活移動?？紤]到職業院校學生培養的特點，設備的設計兼顧了安全性與可視性：有機玻璃觀察窗確保學生能夠清晰觀察設備運行狀態的同時，也有效防止意外接觸高溫部件。
技術參數方面，設備輸入電源為單相AC220V±10% 50Hz，功率500W。低噪音軸流風機功率為100W，流量達300 m3/h。畢托管流量計配斜管微壓計測流速，量程為-10-700Pa。
這些精確設計的參數為學生提供了真實的工程環境感受。
教學應用：從理論到實踐的橋梁
實驗?zāi)繕?biāo)與課程銜接
在我們的教學安排中，該試驗臺主要服務于三個層次的教學目標：
-
基礎認知：觀察熱管換熱器的基本結構和工作原理，了解翅片管式的強化傳熱特性
-
技能培養：通過改變熱端介質溫度、風速等條件，測定不同工況下的傳熱系數和熱效率，掌握基本的熱工測量方法
這些實驗內容與《工程熱力學》、《傳熱學》等核心課程的理論教學緊密結合，實現了"理論-實踐-再理論"的閉環學習流程。
實驗操作指導要點
在指導學生操作過程中，我特別強調以下幾個關鍵環節：
-
安全預備階段：首先檢查電氣接線是否完好，確保設備可靠接地。強調必須先開熱風風機，再開加熱器，這是培養職業素養的關鍵環節。
-
數據測量階段：引導學生逐步調整熱負荷，觀察不同加熱功率下的溫度變化，同時記錄壓差、流量及各點溫度值。此處，我常提醒學生注意"非穩態到穩態的過渡過程"，這是理解換熱動態特性的關鍵。
-
現象觀察環節：鼓勵學生細致描述熱管換熱的過程，特別是冷熱端溫度變化的關聯性。這一環節往往能激發學生最大的好奇心。
典型教學案例分享
去年，我在傳熱學課程中設置了一個探索性實驗項目：不同風速對熱管換熱性能的影響。學生分組調節冷熱端風機風量，比較換熱效果的差異。
結果出乎意料：一組學生發現適當增加熱端風速并不能無限提高換熱效率，而是存在一個最佳區間。這一發現引發了全班對傳熱效率與流動阻力平衡問題的激烈討論，最終促使他們查閱更多文獻，形成了超出課程要求的研究報告。
實驗數據處理：教學的關鍵環節
通過實驗數據繪制換熱性能曲線，是TW-RG720試驗臺實驗的核心成果，也是學生理解的難點。在教學中，我采用分步解析的方法：
首先引導學生將實驗數據填入記錄表，包括畢托管壓差、冷熱段進出口溫度等參數。接下來，指導學生計算關鍵指標：
通過這一過程，學生不僅掌握了計算技能，更重要的是理解了不同參數對換熱性能影響的物理本質，為后續課程如換熱器設計、節能技術應用等奠定了基礎。
職業能力培養：超越課本的收獲
TW-RG720試驗臺的應用，帶來的遠不止學科知識的提升。在長期教學實踐中，我觀察到這一設備在學生職業能力培養上的多重價值：
-
團隊協作能力：實驗需要小組成員分工配合，培養溝通與協作精神
-
數據處理能力：從原始數據到性能計算，再到曲線繪制，全面提升工程數據處理技能
-
問題解決能力：實驗中遇到的異常現象和故障，迫使學生分析原因、尋找解決方案
這些軟技能的培養，正是職業院校學生未來職場競爭力的關鍵所在。
教育家杜威曾說："教育是生活的過程，而不是未來生活的準備。"通過TW-RG720熱管換熱器實驗裝置，我們?yōu)閷W(xué)生創造的正是這種在真實中學習、在動手中思考的教育體驗。
如果您也在熱工課程教學中尋找更有效的教學手段，不妨嘗試引入這一設備。它已不僅僅是教學工具，更是激發學生工程興趣和創新的催化劑。
