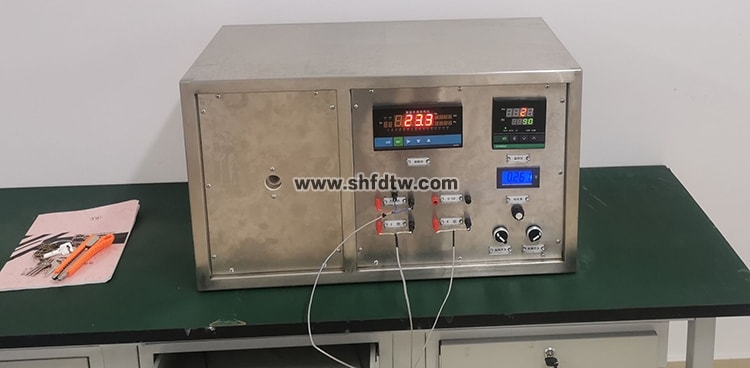

TW-RG706 熱電偶校驗儀
實訓教學好幫手：TW-RG706熱電偶校驗儀詳解
掌握工業溫度檢測的核心工具
作為一名職業院校的工業自動化專業教師，我多年來一直致力于培養學生掌握現代工業現場的各種儀表使用與維護技能。今天，我想向各位介紹一款在溫度檢測教學中不可或缺的設備——TW-RG706熱電偶校驗儀，它將為我們的實訓教學帶來極大便利。
什么是熱電偶校驗儀？
熱電偶校驗儀是一種專門用于校驗和標定熱電偶的設備。在工業現場，熱電偶作為最常見的溫度測量元件，其準確性直接關系到生產過程的安全與質量。
熱電偶校驗儀就是為保障這些溫度測量儀表準確工作而設計的專用設備。 TW-RG706型熱電偶校驗儀則是特別為教學實訓而設計的，非常適合我們職業院校的學生使用。
TW-RG706熱電偶校驗儀的技術特點
TW-RG706熱電偶校驗儀具有多項適合教學的技術特點：
穩定的溫度場設計：該設備采用高保溫專用管式電爐，爐膛中部設有均熱體，可同時插入控溫用的工作熱電偶、標準電偶和多個被檢熱電偶。 這種設計保證了溫度場的穩定均勻，非常適合學生對熱電偶進行比對和校驗。
安全的操作保障：設備設有高溫監控保護系統，控制點設置在≤600℃，當管式爐溫度達到上極限時會自動斷電保護。 這一功能對實訓教學尤為重要，可以有效防止學生誤操作導致的安全事故。
靈活的參數調節：配置了高性能的PID溫度調節儀，可實現精確的溫度控制。 學生可以通過調節旋鈕改變加熱電壓，觀察不同溫度條件下熱電偶的輸出特性，直觀理解熱電偶的工作特性。
實訓教學中的應用價值
在我的教學實踐中，TW-RG706熱電偶校驗儀發揮了重要作用：
熱電偶標定實驗：學生可以通過該設備學習熱電偶的標定方法，掌握溫度與熱電勢之間的對應關系。 實驗時，學生可以將標準熱電偶和被檢熱電偶同時插入爐膛均熱體中，在同一溫度場下進行比對，理解儀表檢定的基本原理。
故障診斷訓練：我常常設置一些常見故障場景，讓學生使用校驗儀檢測和判斷熱電偶的性能狀態，培養他們的現場問題解決能力。通過實際操作，學生能夠加深對熱電偶各種故障模式的理解。
溫度控制系統認知：通過操作該設備，學生可以全面了解溫度控制系統的組成和工作原理，包括傳感器、調節器和執行器等環節。 這對于他們形成系統化的工業自動化知識體系極為有益。
操作指南與教學要點
在實際教學中，我通常按照以下步驟引導學生操作TW-RG706熱電偶校驗儀：
準備工作：首先檢查供電電源極性是否正確，確保安全接地；然后將工作熱電偶、標準熱電偶和被測熱電偶正確插入爐膛均熱體，注意正負極性不能接錯。
初始狀態設置：將電源開關置于斷電狀態，恒溫調節器旋鈕左旋到底，溫度調節儀表設置在300℃左右的初始值。 這一步驟強調了規范操作的重要性。
升溫調節：右旋恒溫調節加熱電壓旋鈕，給管式爐供電。特別注意：預熱升溫和初始升溫應不超過40V，以保護爐體使用壽命。 這是學生容易忽視的細節，需要重點強調。
檢測記錄：在溫度基本穩定后，依次按下轉換按鈕“檢1”和“檢2”，在電位差計上讀出相應的熱電偶輸出毫伏值，并做好記錄。 培養學生嚴謹的數據記錄習慣。
維護保養須知
為了延長設備使用壽命，在教學過程中必須注意以下幾點：
定期校驗：為了保證調節指示儀表的指示精度，必須定期進行復校與檢定，同時應定期檢查熱電偶傳感器的示值誤差。 這本身也可以作為一個教學項目來實施。
妥善存放：設備不使用時，應存放在避免雨淋和潮濕的環境中。 培養學生的設備管理意識。
預熱注意事項：反復向學生強調，對爐體的預熱升溫和初始升溫電壓不應超過40V，這是保護設備的關鍵。
教學體會與建議
經過多年的教學實踐，我認為TW-RG706熱電偶校驗儀是熱電偶實訓教學中非常實用的設備。它具有結構合理、操作方便、安全可靠等優點，十分適合職業院校的教學特點。
我建議在使用該設備教學時，不僅要注重技能訓練，更要引導學生理解背后的原理。例如，為什么熱電偶不需要接冰點冷端？為什么不同分度號的熱電偶有不同的測溫范圍？這些原理性的思考將幫助學生在未來的工作中更好地應對復雜情況。
同時，我們要培養學生嚴謹的工作態度和安全操作意識，這對他們未來的職業發展至關重要。
熱電偶校驗儀作為熱工儀表校驗的重要工具，在工業現場有著廣泛的應用。通過TW-RG706的教學使用，學生能夠提前熟悉工業現場的工作場景和要求，為將來就業打下堅實基礎。
希望本文對各位同仁的教學工作有所幫助，也歡迎交流更多關于實訓教學的經驗與心得。
