TW-RG726強迫對流空氣橫掠平板放熱系數測試裝置

探索熱工奧秘：TW-RG726強迫對流空氣橫掠平板放熱系數測試裝置教學實踐

在職業教育的熱工實驗室里，有一臺能讓學生“看見”熱量傳遞的神奇設備。

在熱工實驗室中，TW-RG726強迫對流空氣橫掠平板放熱系數測試裝置作為我們職業院校熱工類課程的重要教學設備，始終占據著核心地位。這套裝置不僅能夠幫助學生直觀理解對流換熱原理，還能培養他們的實驗操作能力和數據分析能力。

作為從事熱工教學多年的教師，我深刻體會到理論與實踐結合在職業教育中的重要性，今天我就為大家詳細介紹這款裝置的教學應用。

01 設備功能與教學價值

TW-RG726強迫對流空氣橫掠平板放熱系數測試裝置是專為職業院校熱工實驗教學而設計的設備，其在教學中的主要功能體現在兩個方面：

一是測定空氣橫向流過平板壁面時的平均放熱系數，二是根據對強迫對流放熱的相似分析，將實驗數據整理成準則方程式。

與簡單的演示儀器不同，這款裝置能夠讓學生通過親手操作、數據采集和分析過程，深入理解對流換熱機理。

在職業技術教育中，我們注重學生實踐能力的培養，而這類測試裝置正好能夠讓學生將書本上的理論知識與實際現象聯系起來，加深對熱工原理的理解。

02 設備結構與技術特點

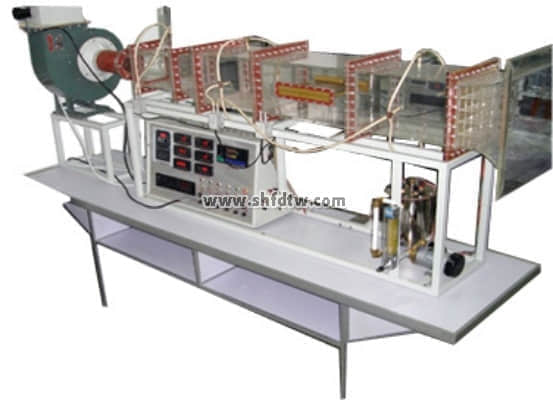

該裝置主要由有機玻璃風洞、電加熱紫銅平板試件、風機系統、測量系統和控制系統組成。

其核心部件是一個電鍍紫銅平板試件，規格為δ=0.1mm，長度280mm，寬度190mm，表面黑度ε=0.2，導熱系數λ=15（W/m℃）。

平板內部裝有云母片纏繞加熱絲組成的加熱器，加熱功率可達500W。平板試件上裝有6-8支溫度傳感器，以測定其表面平均溫度。

裝置采用多翼式低噪音風機，全壓450-350Pa，風量1300-3300m3/h，功率750W，確保產生穩定的橫掠氣流。

有機玻璃風洞的設計使得學生能夠清晰觀察整個實驗過程，增強了教學的直觀性。

測量系統包括數顯電壓表、電流表、空氣差壓傳感器和溫度測量儀表，所有測試數據由7寸嵌入式一體化觸摸屏同屏顯示，便于學生觀察和分析數據變化。

03 實驗操作與教學方法

在教學過程中，我通常將實驗分為四個階段：

第一階段是實驗前準備。學生需要檢查設備各部件是否完好，連接線路是否正確，確保風門處于關閉狀態。這一環節培養了學生嚴謹?shù)墓ぷ鲬B(tài)度和實驗安全意識。

第二階段是參數測量。啟動風機和加熱系統后，學生需要調節風門開度，在不同風速下測量平板內電加熱器的電流、電壓，平板壁面周圍空氣溫度以及平板表面溫度。

第三階段是數據記錄與處理。學生記錄不同工況下的測量數據，根據公式計算放熱系數，并整理出準則方程式。這一過程訓練了學生的數據分析和處理能力。

第四階段是結果分析與討論。引導學生比較實驗結果與理論值的差異，分析產生差異的原因，加深對強迫對流換熱機理的理解。

04 教學注意事項

根據多年教學經驗，我總結出以下教學注意事項：

安全永遠是第一位的。必須提醒學生設備使用AC220V電源，功率較大，操作時需特別注意用電安全。加熱后的平板表面溫度較高，避免直接觸摸以防燙傷。

數據測量的準確性直接影響實驗結果。要指導學生正確使用畢托管和差壓傳感器測量風速，以及正確讀取溫度數據。

為了幫助學生更好地理解實驗原理，我會讓學生先觀察現象，再分析數據，最后總結規律。這種歸納式的教學方法在實踐中效果顯著。

團隊協作在實驗過程中也至關重要，我會將學生分組，讓每位成員都參與操作、記錄和分析等環節，培養他們的協作精神。

05 拓展實驗與創新應用

在完成基礎實驗后，TW-RG726裝置還可用于開展拓展性實驗，如：

不同風速對放熱系數影響的研究，通過調節風門開度，改變橫掠平板的氣流速度，探究放熱系數的變化規律。

平板表面狀況對換熱效果的影響，通過改變平板表面特性（如增加粗糙度），研究其對放熱系數的影響。

這些拓展實驗?zāi)軌蚣ぐl(fā)學生的創新思維和科研興趣，為有志于深造的學生提供更多的實踐機會。

在實際教學中，我常?？吹綄W生們在成功完成實驗后眼中閃爍的興奮光芒。那一刻，他們不僅理解了“努塞爾特數”、“雷諾數”這些抽象概念，更親手觸摸到了科學原理的真實存在。

這種理論與實踐的結合，正是我們職業教育的精髓所在。

未來，我將繼續探索更多基于TW-RG726測試裝置的創新教學方法，讓熱工課程變得更加生動有趣，更有成效。

因為我知道，今天在這些實驗設備前忙碌的年輕身影，明天將成為我國能源動力行業的技術骨干。
