TW-RG750熱網水利工況實驗臺
熱網水利工況實驗臺在教學中的應用與探索——以TW-RG750型為例
在供熱工程與流體力學課程教學中，實驗環節是培養學生實踐能力的關鍵，而TW-RG750熱網水利工況實驗臺正是我們課堂上的得力助手。
在現代職業教育中，實踐教學是培養學生專業技能的重要環節。作為職業院校的教師，我一直致力于通過先進的實驗設備提升教學質量。TW-RG750熱網水利工況實驗臺正是我校近年來引入的一款教學設備，它在《供熱工程》《流體力學》等課程的教學中發揮了重要作用。
實驗臺的基本結構與工作原理

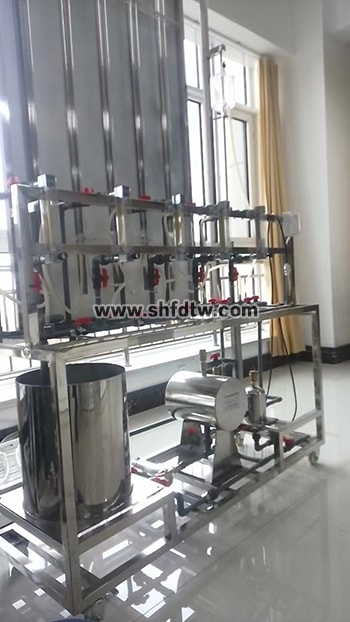

TW-RG750熱網水利工況實驗臺是一款模擬熱水管網系統的教學設備，它由下半部的管道、閥門、流量計、穩壓罐、鍋爐、水泵以及上半部的高位水箱和12根玻璃管組成。這一設計巧妙地模擬了由5個用戶組成的熱水網絡，能夠直觀展示熱網水壓圖的變化情況。
實驗臺的技術參數針對教學需求進行了優化：輸入電源為單相AC220V±10% 50Hz，功率120W；水泵參數為流量20L/min，揚程12m；流量計量程為16-160L/h，測壓管高度1600mm。這些參數既保證了實驗的安全性，又滿足了教學演示的需要。
實驗臺的教學功能與特點
可視化水壓曲線是TW-RG750實驗臺的一大亮點。設備上部安裝的玻璃管下端用膠管與網路分支點相接，用以測量熱網用戶連接點處的供水干管與回水干管的測壓管水頭。每組用戶的兩支玻璃管間附有標尺，學生可以直觀讀取各點壓力，大大降低了理解抽象概念的門檻。
實驗臺支持多種水力工況模擬變化實驗，包括正常運行時的壓力狀況、用戶閥門開度變化對管網的影響、供熱用戶泵的調節效果等。通過這些實驗，學生能夠基本掌握水力工況的分析方法，驗證熱水網路水壓圖和水力工況的理論。
設備的結構設計也十分人性化，外形尺寸為1800×500×2300mm，采用不銹鋼可移動支架，帶雙剎車輪，方便在實驗室內的靈活布置與調整。
實驗臺在教學中的應用實踐
在我校的教學實踐中，TW-RG750實驗臺主要用于供熱工程課程的相關實驗教學。我們將學生分組進行實驗，每組3-4人，通過合作完成不同工況下的實驗任務。
實驗前，我會要求學生預習相關理論知識，并提出自己的實驗設想；實驗中，學生需要操作閥門，調節流量，觀察并記錄各測壓管的水位高度，繪制水壓曲線圖；實驗后，學生分析實驗數據，對比不同工況下的水壓圖變化，并撰寫實驗報告。
這種理論與實踐相結合的教學方式，顯著提高了學生的學習興趣和理解深度。以往在課堂上難以講清楚的水力失調現象，通過實驗臺的演示，變得直觀易懂。
特別值得一提的是，實驗臺采用的開放式結構設計，使學生能夠直接觀察各個部件的工作狀態，增強了學生對供熱系統整體結構的認識。
教學效果與反思
經過一學年的使用，我發現TW-RG750實驗臺對教學質量提升有明顯促進作用。學生不僅能夠更深入地理解供熱管網水力工況的基本原理，而且實踐動手能力和創新能力也得到了有效鍛煉。
在使用過程中，我也總結出一些改進建議。例如，可以增加一些電動調節閥和傳感器，實現計算機數據采集與處理，使測量結果更加精確；還可以引入基于CDIO-E的教學模式，即構思、設計、實現、運作的教學模式，讓學生參與實驗臺的功能擴展與改進。
此外，結合當前教育數字化轉型的趨勢，我們也可以考慮將實驗臺與虛擬實驗平臺相結合，突破傳統實驗教學的時空限制，為學生提供更靈活的學習方式。
TW-RG750熱網水利工況實驗臺為職業院校供熱類專業課程提供了優質的實踐教學平臺，它不僅幫助學生理解抽象的專業理論知識，更培養了他們的實踐能力和創新思維。
作為教師，我們應充分挖掘實驗臺的教學潛力，不斷探索更有效的教學方法，為培養高素質技術技能人才貢獻力量。
