TW-RG740玻璃熱管換熱器實驗裝置
TW-RG740玻璃熱管換熱器實驗裝置：熱工教學的可視化突破
在熱工實訓室里，最讓我欣慰的不是設備有多先進，而是看到學生們圍在透明的玻璃管前，親眼目睹熱管內部工質的相變過程，那一刻他們眼中閃爍的理解的光芒。
作為職業院校熱能工程專業的一名教師，我多年從事熱工實訓教學。過去，學生們只能通過課本上抽象的公式和示意圖來理解熱管工作原理，這種純理論教學效果有限。直到我們引進了TW-RG740玻璃熱管換熱器實驗裝置，這一情況得到了根本性改變。
今天，我想與大家分享這一教學利器如何改變了我們的熱工實訓課堂。
01 教學難題與可視化解決方案
在傳統熱工教學中，最大的挑戰在于熱管內部的工作過程是不可見的。學生很難理解工質如何在密閉空間內完成蒸發、流動、凝結和回流四個過程。
TW-RG740玻璃熱管換熱器實驗裝置通過全透明設計成功解決了這一難題。其核心部件采用玻璃熱管換熱器，尺寸為Φ8×400mm，配有熱水加熱器和流動冷水換熱外套。
這一設計使得學生能夠清晰觀察熱管內部工質的相變過程，將抽象的傳熱原理轉化為直觀可見的現象，大大降低了理解難度。
02 設備組成與教學功能

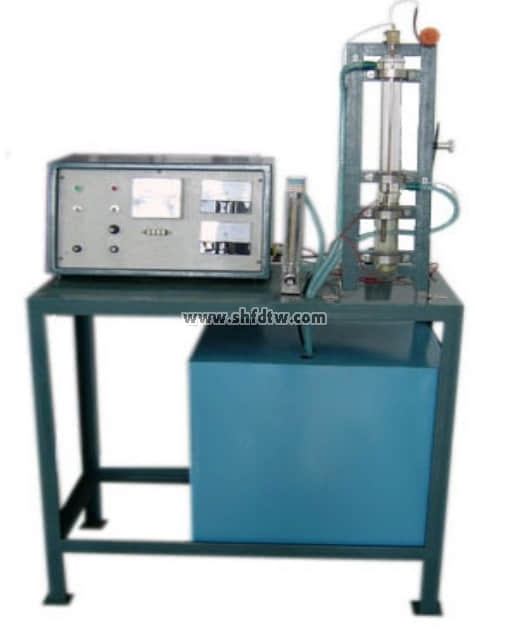

這套TW-RG740實驗裝置由多個系統組成，包括玻璃熱管換熱器、電加熱器、電控箱、流動的冷水換熱外套、循環水泵、水箱等。每個部件都針對教學需求進行了專門設計。
設備輸入電源為單相AC220V±10% 50Hz，功率800W。溫度測量系統配置有智能溫度控制儀表，PID調節控溫，精度達到±0.2℃，保證了實驗數據的準確性。
實驗?zāi)康?/span>主要包括：觀察透明換熱器裝置的構成，進行玻璃熱管換熱器傳熱媒體的傳熱系數和熱效率計算。通過這套裝置，學生可以掌握熱工測量技術，熟悉電流表、電壓表等儀表的使用方法。
03 實驗操作與教學實踐
在實際教學中，我們通常將學生分為4-5人小組，輪流擔任不同角色，培養團隊協作能力。實驗操作步驟如下：
首先，將熱電偶、電加熱器、水泵與電控箱連接。啟動水泵，使循環水通過流量計進入熱管冷凝段水套，流量控制在6L/h左右。
接著，接通電熱開關，將調溫旋鈕調整至加熱電壓約75V，加熱電流約0.98A。加熱至蒸發段沸騰，待工況基本穩定后，測讀冷凝段冷凝介質進出溫度、加熱電壓和電流。
安全操作是關鍵環節。我們嚴格要求學生不可在蒸發段缺水的情況下加熱，加熱前應先啟動水泵使冷水循環，并逐步緩慢加熱。
04 教學效果與行業銜接
引入TW-RG740玻璃熱管換熱器實驗裝置后，學生的學習興趣和參與度顯著提高。相比純理論教學，這種“做中學”的方式更受學生歡迎。
通過透明玻璃管觀察熱管內部工作過程，學生能夠深入理解重力熱管的工作原理。重力熱管依靠重力回流凝結液，非毛細吸液芯，這決定了其工作條件必須使凝結段高于蒸發段。
在實驗過程中，我們注重與行業標準對接，要求學生嚴格按照專業測量標準進行操作，培養嚴謹?shù)膶I(yè)態度。這不僅鞏固了理論知識，更培養了學生的實踐能力和職業素養。
實訓教學的價值不僅在于傳授知識，更在于點燃學生對專業的熱愛。自從引入這套裝置后，學生們對熱工課程的興趣明顯提升，課后仍有不少學生會繼續研究不同參數對熱效率的影響。
未來，我們計劃開發更多綜合性實驗項目，讓TW-RG740玻璃熱管換熱器實驗裝置在培養高素質熱能工程技術人才中發揮更大作用。
